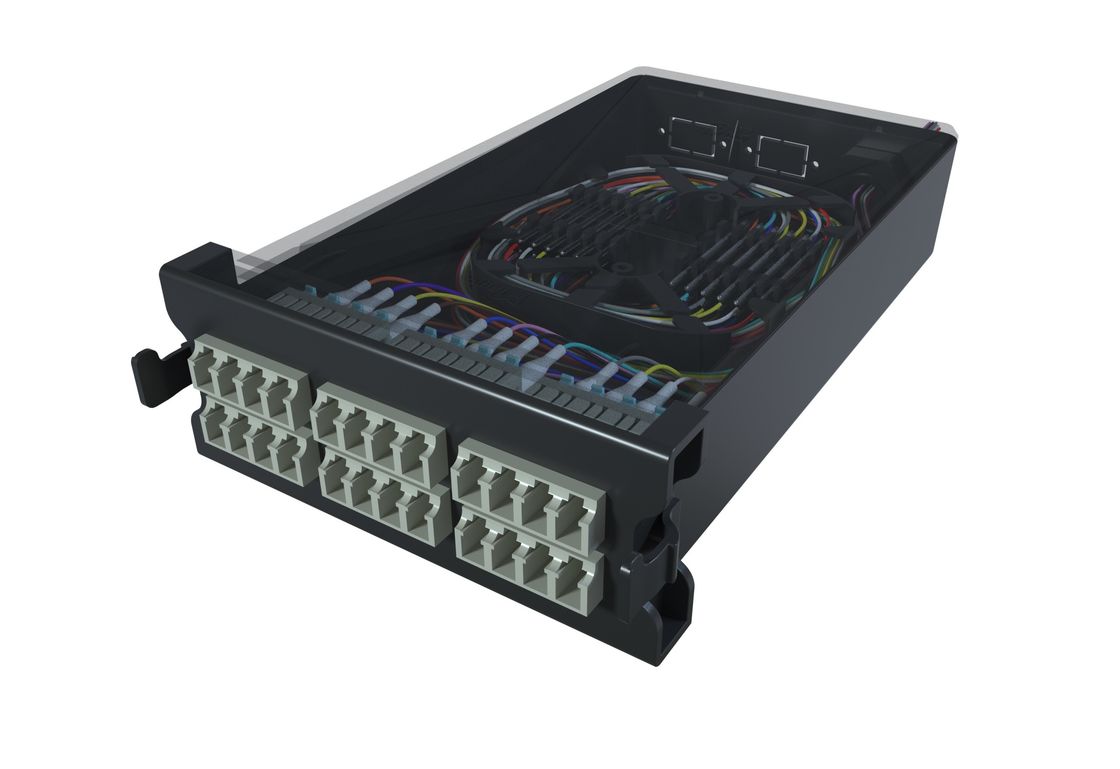

Cassetta per fibra ottica Magic Series HD96 Cassetta per pannello patch in fibra magica

Magic Series HD96 Fiber Optic Cassette Magic Fiber Patch Panel Cassette

La cassetta in fibra ottica HD96 fornisce una distribuzione centralizzata dei cavi alle sale di gestione, alle sale di attrezzature e ai punti di informazione del data center in un sistema di cablaggio strutturato per edifici intelligenti.Superano tutti i parametri specificati nella norma IEC 61754, norme IEC 61755.

La cassetta può essere installata in pannelli di patch modulari della serie Magic, utilizzati in combinazione con splicing in fibra ottica, cavi in fibra ottica pre-term MPO/MTP e cavi di patch in fibra ottica,e fornire elevate prestazioni, ingressi e uscite ad alta densità per i punti di informazione in fibra ottica.

Ci sono entrambi.splicing e pre-terminatoIl primo sostiene24 fusioni, mentre quest'ultima offre una varietà di modelli, quali:MPO/MTP a SC, LCD, MPO/MTP e OS2, OM3, OM4, OM5. Con l'adattatore LC in uso, può contenere96 fibre all'interno di 1 U, che consente un utilizzo ottimale dello spazio e fornisce una forte garanzia per l'installazione, la manutenzione e la gestione dei cavi strutturati.

Caratteristiche della cassetta in fibra ottica TC

• La plastica conferisce alla casa principale buone proprietà meccaniche.tipi di splicing e pre-terminati.
• Con gli adattatori SCD/LCQ anteriori (in combinazione con cavi di patch ultra sottili da 1,6 mm di TC) e la ghiandola del cavo M16 (4-8 mm di diametro) posteriore, ogni cassetta di fusione può contenere fino a24 fusioniE' consigliabile che G.657Per ridurre le perdite di macroflessione delle fibre monomodo, si devono utilizzare pigtails monomodo.A1.
• Il tipo pre-terminato hadue ventilatori MPO/MTP-LC integrati con basse perdite. 100% originali,superano tutti i parametri specificati nelle norme IEC 61754, IEC 61755 e altre norme internazionali.
• È compatibile con i cablaggi di tipo A e B e con i cablaggi esclusivi di tipo T (lo stesso cablaggio su entrambi i terminali) di TC.96 fibre all'interno di 1 U, insieme alla pre-terminazione, garantisce un'elevata utilizzazione dello spazio e una rapida distribuzione nel data center.

Norme di applicazione

GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2

Dettagli tecnici
