Dettagli del prodotto
Luogo di origine: La Cina
Marca: TC
Numero di modello: TIPO 300/300V di RVVP
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 scatole
Prezzo: Negotiable
Imballaggi particolari: Imballaggio in condizione di navigare
Termini di pagamento: Western Union, T/T, L/C, MoneyGram
Tipo: |
TIPO 300/300V di RVVP |
Numero del centro: |
1/2/3/4/5 |
Densità di protezione dello strato: |
60- 80% |
conduttore Mazzo-incagliato: |
Sì |
Isolamento del PVC: |
Sì |
Guaina del PVC: |
Sì |
Schermo intrecciato: |
Sì |
Prodotto che implementa norma: |
JB/T8734.5-2012 |
Tipo: |
TIPO 300/300V di RVVP |
Numero del centro: |
1/2/3/4/5 |
Densità di protezione dello strato: |
60- 80% |
conduttore Mazzo-incagliato: |
Sì |
Isolamento del PVC: |
Sì |
Guaina del PVC: |
Sì |
Schermo intrecciato: |
Sì |
Prodotto che implementa norma: |
JB/T8734.5-2012 |
Panoramica del prodotto

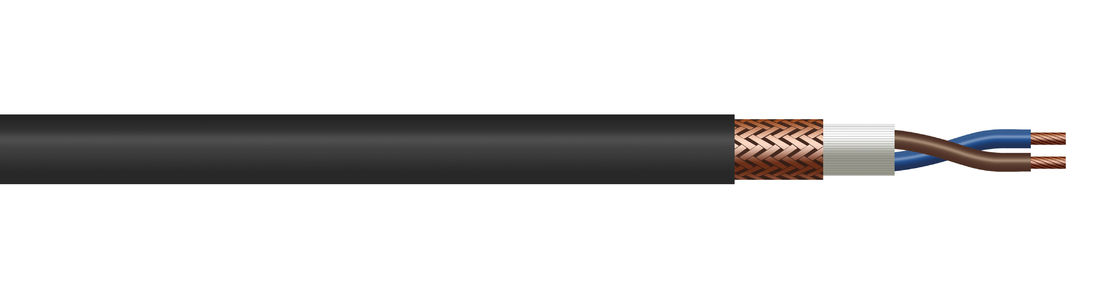

Questo prodotto è adatto ad apparecchi elettrici, ad attrezzature elettroniche degli strumenti ed a dispositivi automatici con tensione CA stimata Uo/U 300/300V o sotto ed usato per il collegamento di cavi con la protezione dei requisiti.
La temperatura a lungo termine di uso del cavo proviene da -15℃ a 70℃, il cavo che pone la temperatura non è di meno che 0℃ e la temperatura può essere personalizzata per uso speciale.
Dettagli tecnici
| Sezione trasversale nominale di numero x del centro (m㎡) | Spessore dell'isolamento (millimetri) | Densità di protezione dello strato (%) | Spessore della guaina (millimetri) | Media fuori del diametro o delle dimensioni globali (millimetro) |
Resistenza massima del conduttore a 20℃ (Ω/km) |
Resistenza di isolamento minima a 70℃ (MΩ/km) |
||
| Limite inferiore | Limite superiore | Il centro di rame | Il centro di rame in scatola | |||||
| 1*0.08 | 0,4 | 60-80 | 0,4 | 2,4 | 2,9 | 247 | 254 | 0,018 |
| 1*0.12 | 0,4 | 60-80 | 0,4 | 2,4 | 3,0 | 158 | 163 | 0,016 |
| 1*0.2 | 0,4 | 60-80 | 0,4 | 2,6 | 3,2 | 92,3 | 95,0 | 0,013 |
| 1*0.3 | 0,5 | 60-80 | 0,4 | 2,9 | 3,5 | 69,2 | 71,2 | 0,014 |
| 1*0.4 | 0,5 | 60-80 | 0,4 | 3,0 | 3,7 | 48,2 | 49,6 | 0,013 |
| 1*0.5 | 0,5 | 60-80 | 0,4 | 3,1 | 3,8 | 39,0 | 40,1 | 0,012 |
| 1*0.75 | 0,6 | 60-80 | 0,4 | 3,4 | 4,1 | 26,0 | 26,7 | 0,010 |
| 1*1.0 | 0,6 | 60-80 | 0,6 | 4,1 | 4,9 | 19,5 | 20,0 | 0,010 |
| 1*1.5 | 0,6 | 60-80 | 0,6 | 4,3 | 5,2 | 13,3 | 13,7 | 0,009 |
| 1*2.5 | 0,7 | 60-80 | 0,6 | 4,9 | 6,0 | 7,98 | 8,21 | 0,008 |
| 2*0.08 | 0,4 | 60-80 | 0,4 | 3,2 2.4x3.5 |
4,2 2.9x4.2 |
247 | 254 | 0,018 |
| 2*0.12 | 0,4 | 60-80 | 0,6 | 3,7 2.8x4.0 |
4,9 3.4x4.9 |
158 | 163 | 0,016 |
| 2*0.2 | 0,4 | 60-80 | 0,6 | 4,1 3.0x4.4 |
5,3 3.6x5.3 |
92,3 | 95,0 | 0,013 |
| 2*0.3 | 0,5 | 60-80 | 0,6 | 4,8 3.5x5.1 |
6,2 4.2x6.2 |
69,2 | 71,2 | 0,014 |
| 2*0.4 | 0,5 | 60-80 | 0,6 | 5,1 3.6x5.4 |
6,6 4.4x6.6 |
48,2 | 49,6 | 0,013 |
| 2*0.5 | 0,5 | 60-80 | 0,6 | 5,3 3.7x5.6 |
6,8 4.5x6.8 |
39,0 | 40,1 | 0,012 |
| 2*0.75 | 0,6 | 60-80 | 0,6 | 5,8 4.0x6.1 |
7,4 4.8x7.4 |
26,0 | 26,7 | 0,010 |
| 2*1.0 | 0,6 | 60-80 | 0,6 | 6,4 4.3x6.7 |
8,2 5.2x8.3 |
19,5 | 20,0 | 0,010 |
| 2*1.5 | 0,6 | 60-80 | 0,8 | 7,3 4.9x7.6 |
9,2 6.0x9.3 |
13,3 | 13,7 | 0,009 |
| 3*0.12 | 0,4 | 60-80 | 0,6 | 3,9 | 5,1 | 158 | 163 | 0,016 |
| 3*0.2 | 0,4 | 60-80 | 0,6 | 4,5 | 5,8 | 92,3 | 95,0 | 0,013 |
| 3*0.3 | 0,5 | 60-80 | 0,6 | 5,1 | 6,5 | 69,2 | 71,2 | 0,014 |
| 3*0.4 | 0,5 | 60-80 | 0,6 | 5,4 | 6,9 | 48,2 | 49,6 | 0,013 |
| 3*0.5 | 0,5 | 60-80 | 0,6 | 5,6 | 7,1 | 39,0 | 40,1 | 0,012 |
| 3*0.75 | 0,6 | 60-80 | 0,6 | 6,1 | 7,8 | 26,0 | 26,7 | 0,010 |
| 3*1.0 | 0,6 | 60-80 | 0,8 | 7,2 | 9,1 | 19,5 | 20,0 | 0,010 |
| 3*1.5 | 0,6 | 60-80 | 0,8 | 8,0 | 10,0 | 13,3 | 13,7 | 0,009 |
| 4*0.12 | 0,4 | 60-80 | 0,6 | 4,5 | 5,8 | 158 | 163 | 0,016 |
| 4*0.2 | 0,4 | 60-80 | 0,6 | 4,9 | 6,2 | 92,3 | 95,0 | 0,013 |
| 4*0.3 | 0,5 | 60-80 | 0,6 | 5,5 | 7,0 | 69,2 | 71,2 | 0,014 |
| 4*0.4 | 0,5 | 60-80 | 0,6 | 5,9 | 7,5 | 48,2 | 49,6 | 0,013 |
| 5*0.12 | 0,4 | 60-80 | 0,6 | 4,8 | 6,2 | 158 | 163 | 0,016 |
| 5*0.2 | 0,4 | 60-80 | 0,6 | 5,3 | 6,7 | 92,3 | 95,0 | 0,013 |
| 5*0.3 | 0,5 | 60-80 | 0,6 | 6,0 | 7,6 | 69,2 | 71,2 | 0,014 |
| 5*0.4 | 0,5 | 60-80 | 0,6 | 6,4 | 8,1 | 48,2 | 49,6 | 0,013 |
| 6-7*0.12 | 0,4 | 60-80 | 0,6 | 5,2 | 6,6 | 158 | 163 | 0,016 |
| 6-7*0.2 | 0,4 | 60-80 | 0,6 | 5,7 | 7,2 | 92,3 | 95,0 | 0,013 |
| 6-7*0.3 | 0,5 | 60-80 | 0,6 | 6,5 | 8,2 | 69,2 | 71,2 | 0,014 |
| 6-7*0.4 | 0,5 | 60-80 | 0,8 | 7,3 | 9,2 | 48,2 | 49,6 | 0,013 |
| 8*0.12 | 0,4 | 60-80 | 0,6 | 6,0 | 7,2 | 158 | 163 | 0,016 |
| 8*0.2 | 0,4 | 60-80 | 0,6 | 6,6 | 7,9 | 92,3 | 95,0 | 0,013 |
| 8*0.3 | 0,5 | 60-80 | 0,6 | 7,4 | 8,7 | 69,2 | 71,2 | 0,014 |
| 8*0.4 | 0,5 | 60-80 | 0,8 | 8,0 | 9,3 | 48,2 | 49,6 | 0,013 |
| 9-10*0.12 | 0,4 | 60-80 | 0,6 | 6,4 | 8,1 | 158 | 163 | 0,016 |
| 9-10*0.2 | 0,4 | 60-80 | 0,8 | 7,4 | 9,3 | 92,3 | 95,0 | 0,013 |
| 9-10*0.3 | 0,5 | 60-80 | 0,8 | 8,7 | 10,9 | 69,2 | 71,2 | 0,014 |
| 9-10*0.4 | 0,5 | 60-80 | 0,8 | 9,3 | 11,6 | 48,2 | 49,6 | 0,013 |
| 11-12*0.12 | 0,4 | 60-80 | 0,6 | 6,6 | 8,3 | 158 | 163 | 0,016 |
| 11-12*0.2 | 0,4 | 60-80 | 0,8 | 7,6 | 9,6 | 92,3 | 95,0 | 0,013 |
| 11-12*0.3 | 0,5 | 60-80 | 0,8 | 9,0 | 11,2 | 69,2 | 71,2 | 0,014 |
| 11-12*0.4 | 0,5 | 60-80 | 0,8 | 9,6 | 11,9 | 48,2 | 49,6 | 0,013 |
| 13-14*0.12 | 0,4 | 60-80 | 0,8 | 7,2 | 9,1 | 158 | 163 | 0,016 |
| 13-14*0.2 | 0,4 | 60-80 | 0,8 | 8,2 | 10,3 | 92,3 | 95,0 | 0,013 |
| 13-14*0.3 | 0,5 | 60-80 | 0,8 | 9,4 | 11,7 | 69,2 | 71,2 | 0,014 |
| 13-14*0.4 | 0,5 | 60-80 | 0,8 | 10,0 | 12,5 | 48,2 | 49,6 | 0,013 |
| 16*0.12 | 0,4 | 60-80 | 0,8 | 7,6 | 9,5 | 158 | 163 | 0,016 |
| 16*0.2 | 0,4 | 60-80 | 0,8 | 8,6 | 10,8 | 92,3 | 95,0 | 0,013 |
| 16*0.3 | 0,5 | 60-80 | 0,8 | 9,9 | 12,3 | 69,2 | 71,2 | 0,014 |
| 16*0.4 | 0,5 | 60-80 | 0,8 | 10,5 | 13,1 | 48,2 | 49,6 | 0,013 |
| 19*0.12 | 0,4 | 60-80 | 0,8 | 8,2 | 10,3 | 158 | 163 | 0,016 |
| 19*0.2 | 0,4 | 60-80 | 0,8 | 9,0 | 11,3 | 92,3 | 95,0 | 0,013 |
| 19*0.3 | 0,5 | 60-80 | 0,8 | 10,4 | 12,9 | 69,2 | 71,2 | 0,014 |
| 19*0.4 | 0,5 | 60-80 | 1,0 | 11,5 | 14,2 | 48,2 | 49,6 | 0,013 |
| 24*0.12 | 0,4 | 60-80 | 0,8 | 9,4 | 11,7 | 158 | 163 | 0,016 |
| 24*0.2 | 0,4 | 60-80 | 0,8 | 10,4 | 12,9 | 92,3 | 95,0 | 0,013 |
| 24*0.3 | 0,5 | 60-80 | 1,0 | 12,4 | 14,4 | 69,2 | 71,2 | 0,014 |
| 24*0.4 | 0,5 | 60-80 | 1,0 | 13,2 | 16,4 | 48,2 | 49,6 | 0,013 |
