Induzione elettromagnetica RJ45 Keystone Jack
, High-Speed Tracing RJ45 Keystone Jack
Induzione elettromagnetica RJ45 Keystone Jack High Speed Tracing Series
Serie di tracciamento ad alta velocità per induzione elettromagnetica
Applicazione del prodotto
Con il continuo sviluppo delle tecnologie di comunicazione e del 5G negli ultimi anniLa domanda di reti di alta qualità è aumentata negli ultimi anni.
Di conseguenza, il carico di lavoro di manutenzione delle corrispondenti stazioni base di reteIn questo contesto, il numero di centri di dati è aumentato.La ricerca di cavi jumper richiede spessoIl metodo tradizionale di audio pulsato utilizzato in lineaI localizzatori richiedono la disconnessione della rete, hanno una bassa sensibilità e sono inefficienti.
Pertanto, è emersa la soluzione di localizzazione delle linee ad alta velocità di Tiancheng.utilizza l'induzione elettromagnetica e il tracciamento di linee fotoelettriche, fornendo unUn metodo semplice ed efficiente che può migliorare l'efficienza di localizzazione dei cavi di oltreL'80%.
È adatto per i data center tradizionali, i progetti di cablaggio strutturato e altriapplicazioni.
Caratteristiche del prodotto
- Metodo innovativo di tracciamento dei fili

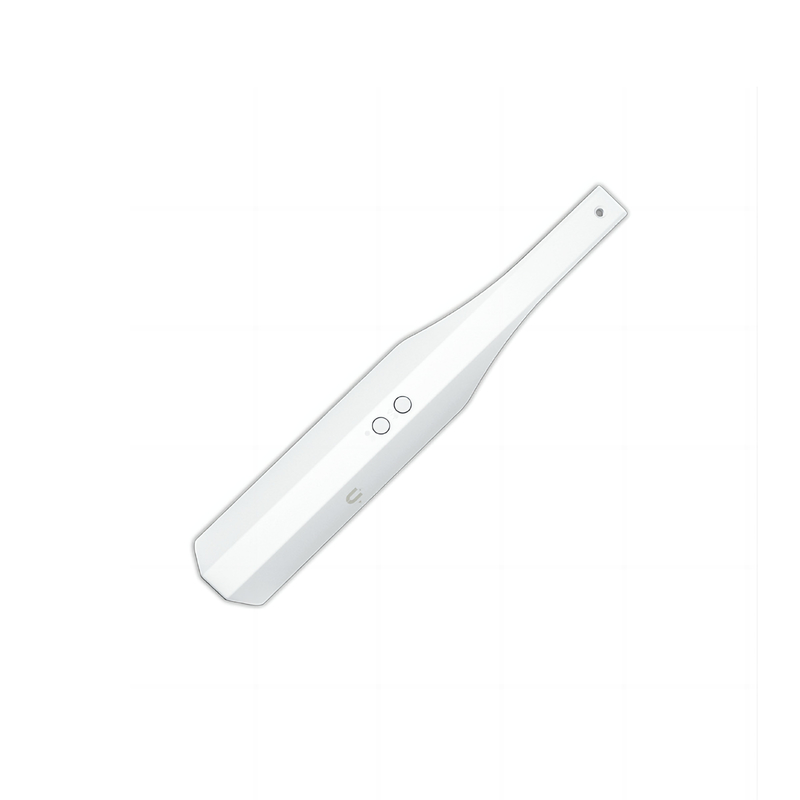

Utilizzando principi di induzione elettromagnetica, vengono installate bobine wireless e LEDIl tracciatore di fili carica le bobine di induzione ailluminare i LED a entrambe le estremità del cavo di rilievo.
La bobina di trasmissione generaun campo magnetico con una certa frequenza di corrente alternata.
Il ricevitoreL'estremità genera una certa quantità di corrente nella bobina attraverso l'elettromagnetismoinduzione, trasferimento di energia dall'estremità trasmettitrice all'estremità ricevente eaccendere il LED all'estremità ricevente.
- Modalità di tracciamento del filo senza mani
Il tracciatore di fili è dotato di un magnete incorporato, che consente di fissarlo aarmadi metallici.
Il tracciamento del filo è eseguito utilizzando una bobina esterna, che può esserefissato in modo sicuro al filo di attacco con una struttura di slot per carte.
Questa funzione a mani libereConsente ai tecnici di spostarsi liberamente in luoghi lontani per rintracciare i fili di attacco.
- Supporto per il tracciamento convenzionale del filo di rame
Collegando un'estremità a un dispositivo di trasmissione audio (come Fluke o altriIl tracciante può utilizzare la sua funzione di rilevamento audio per rilevaresegnali audio all'altra estremità del cavo e localizzare il filo corrispondente.
- Caratteristica di illuminazione
Il tracciatore di fili incorpora illuminazione a LED.
Norme di applicazione
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568.2-D ecc.
| Tracciamento di cavi a velocità elevata |
| Numero di inserimenti e di ritiri |
≥ 750 volte |
| Resistenza dell'isolamento |
DC 1000V, senza interruzione per 1 minuto |
| Resistenza dell'isolamento |
≥ 500MΩ (+20°C, DC 100V) |
| Tracciamento del cavo jumper in fibra ottica ad alta velocità |
| Perdita di inserimento |
≤ 0,3 dB |
| Intercambiabilità |
≤ 0,2 dB |
| Raggio minimo di piegatura |
Dynamic: 20 volte il diametro del cavo ottico Static: 10 volte il diametro del cavo ottico |
Cable-locator ad alta velocità e jumpercable dedicato
Cavo audio supportatometodo di tracciamento
Tracciamento del cavo a bobina esternacon localizzatore di cavi
Libera le mani, singleTracciamento dei cavi per persone
