Dettagli del prodotto
Luogo di origine: La Cina
Marca: TC
Numero di modello: OM2 misto
Termini di trasporto & di pagamento
Lunghezza d'onda zero della dispersione: |
1295-1320 nanometro |
Discontinuità parziale: |
dB del ≤ 0,1 |
Eterogeneità di attenuazione: |
dB del ≤ 0,1 |
Diametro di centro: |
μm 50±2.5 |
Non circolarità del centro: |
≤ 6.0% |
Diametro del rivestimento: |
μm 125±1 |
Prova di tensione: |
≥9.0 N |
Parametro dinamico di affaticamento: |
≥ 25 |
Lunghezza d'onda zero della dispersione: |
1295-1320 nanometro |
Discontinuità parziale: |
dB del ≤ 0,1 |
Eterogeneità di attenuazione: |
dB del ≤ 0,1 |
Diametro di centro: |
μm 50±2.5 |
Non circolarità del centro: |
≤ 6.0% |
Diametro del rivestimento: |
μm 125±1 |
Prova di tensione: |
≥9.0 N |
Parametro dinamico di affaticamento: |
≥ 25 |
Applicazione del prodotto

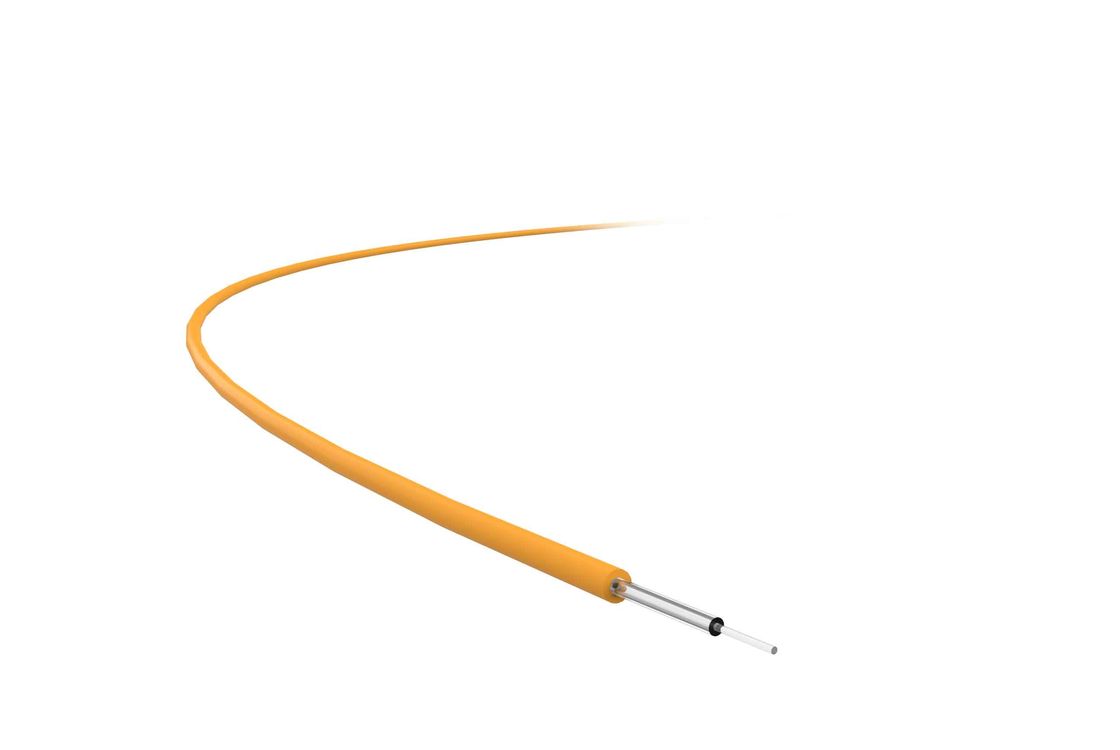

la fibra OM2 di 50/125μm è un tipo misto di classificare-indice che caratterizza un diametro di centro di 50μm e un diametro del rivestimento di 125μm, ottimizzati completamente per la prestazione alle lunghezze d'onda di funzionamento 850nn e 1300nm.
Tutti gli indicatori della fibra hanno raggiunto il livello avanzato del mondo. Grazie alla sue più alta larghezza di banda ed attenuazione più bassa, sta soddisfacendo l'uso a 850nm e a 1300nm ed ampiamente usato nella rete locale (lan), nella trasmissione video, nell'audio trasmissione, nella trasmissione dei dati ed in molti altri settori.
Con il laser ed il diodo luminescente (LED) come sua sorgente luminosa, la fibra è abbastanza pratica per IEEE802.3z Gigabit Ethernet. Inoltre, la sua tecnologia di fabbricazione di MCVD assicura la migliore stabilità ed il controllo più preciso sopra distribuzione di indice di rifrazione. La fibra fa domanda per le strutture differenti dei cavi a fibre ottiche, quali il cavo a fibre ottiche del nastro, il cavo sciolto incagliato del tubo, il cavo a fibre ottiche di centro scanalato, il cavo a fibre ottiche della centrale-metropolitana, il cavo a fibre ottiche attenuato stretto, ecc. ed è compatibile con altre fibre con differenti tecnologie di fabbricazione.
Caratteristiche di prodotto
La fibra è adatta a lunghezze d'onda di funzionamento 850nn e 1300nm; la sue attenuazione bassa ed alta larghezza di banda sono ottimizzate per la trasmissione di IEEE802.3z Gigabit Ethernet; la sue protezione ricoprente e proprietà di vetro gode della prestazione eccellente.
Dettagli tecnici
| Proprietà ottiche | Circostanze | Valore | Unità |
| Attenuazione | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Larghezza di banda dell'iniezione | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| Apertura numerica (Na) |
0,200 ±0.015
|
||
| Indice di rifrazione del gruppo | 850nm |
1,482
|
|
| 1300nm |
1,477
|
||
| Lunghezza d'onda zero della dispersione |
1295-1320nm
|
||
| Pendio zero della dispersione |
1295nm -1300nm
|
≤0.001 | ps/(nanometro·chilometro) |
|
1300nm-1320nm
|
≤0.11 | ps/(nanometro·chilometro) | |
| Perdita di Macrobend, 100 cerchi, raggio di 37.5mm | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| Retrodiffusione (1300nm) | Circostanze | Valore | Unità |
| Discontinuità parziale | ≤0.1 | dB | |
| Eterogeneità di attenuazione | ≤0.1 | dB | |
| Valori differenti della Bi-direzione e della retrodiffusione | ≤0.1 | dB/km |
| Proprietà geometriche | Circostanze | Valore | Unità |
| Diametro di centro |
50±2.5
|
μm | |
| Non circolarità del centro | ≤6.0 | % | |
| Diametro del rivestimento | 125±1 | μm | |
| Non circolarità del rivestimento | ≤2.0 | % | |
| Il centro/deviazione concentricità del rivestimento | ≤1.5 | μm | |
| Diametro ricoprente | 245±10 | μm | |
| Rivestimento/deviazione ricoprente di concentricità | ≤12.0 | μm |
| Proprietà dell'ambiente (850nm e 1300nm) | Circostanze | Valore | Unità |
| Attenuazione supplementare della temperatura | ≤0.15 | dB/km | |
| Attenuazione supplementare del cerchio di umidità e di temperatura | ≤0.20 | dB/km | |
| Attenuazione supplementare di invecchiamento di immersione | ≤0.20 | dB/km | |
| Attenuazione supplementare del riscaldamento idrotermale | ≤0.20 | dB/km | |
| Invecchiamento asciutto di calore | ≤0.20 | dB/km |
| Proprietà meccaniche | Circostanze | Valore | Unità |
| Prova di tensione | ≥9.0 | N | |
| Perdita supplementare di Macrobend | 850nm | ≤0.5 | dB |
| Forza di spogliatura ricoprente | Valore medio tipico | 1,4 | N |
| Valore di picco | ≥1.3 ≤8.9 | N | |
| Parametro dinamico di affaticamento (ND) | ≥25 | ||
