Dettagli del prodotto
Luogo di origine: La Cina
Marca: TC
Numero di modello: OM5 misto
Termini di trasporto & di pagamento
Lunghezza d'onda zero della dispersione: |
1295-1320 nanometro |
Discontinuità parziale: |
dB del ≤ 0,1 |
Eterogeneità di attenuazione: |
dB del ≤ 0,1 |
Diametro di centro: |
μm 50±2.5 |
Non circolarità del centro: |
≤ 5.0% |
Diametro del rivestimento: |
μm 125±1 |
Prova di tensione: |
≥ 9,0 N |
Parametro dinamico di affaticamento: |
≥ 25 |
Lunghezza d'onda zero della dispersione: |
1295-1320 nanometro |
Discontinuità parziale: |
dB del ≤ 0,1 |
Eterogeneità di attenuazione: |
dB del ≤ 0,1 |
Diametro di centro: |
μm 50±2.5 |
Non circolarità del centro: |
≤ 5.0% |
Diametro del rivestimento: |
μm 125±1 |
Prova di tensione: |
≥ 9,0 N |
Parametro dinamico di affaticamento: |
≥ 25 |
Applicazione del prodotto

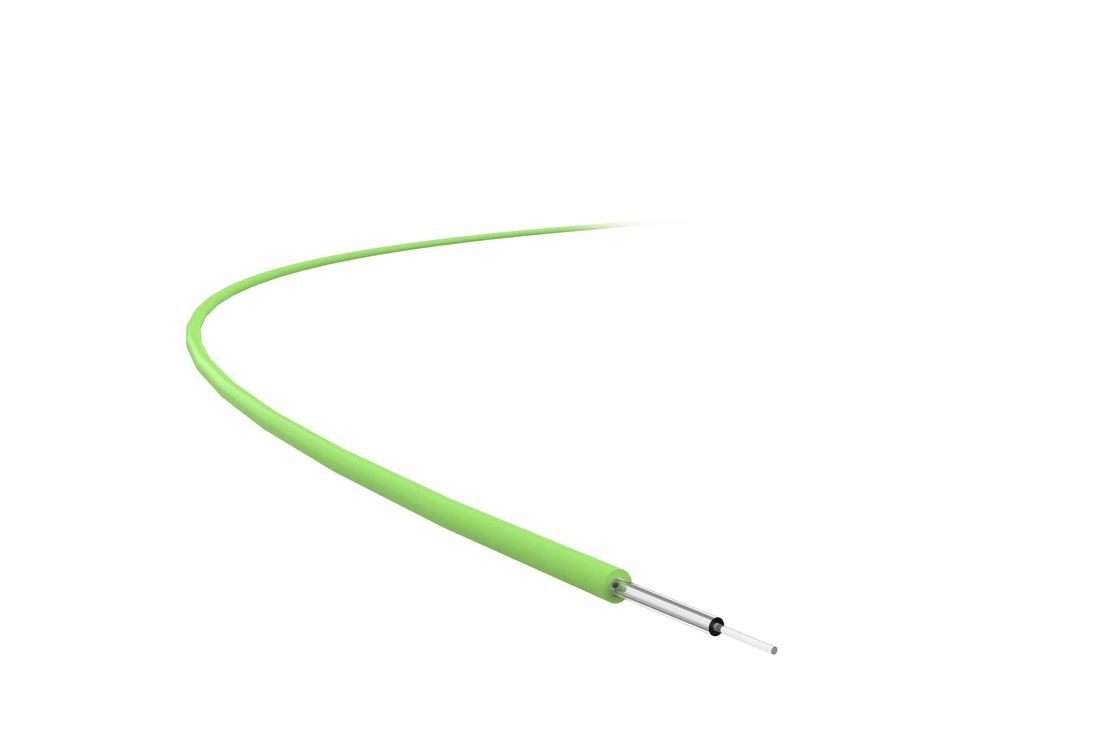

la fibra OM5 di 50/125μm è il tipo misto di ultimo classificare-indice che caratterizza un diametro di centro di 50μm e un diametro del rivestimento di 125μm.
Il suo efficace requisito modale di larghezza di banda (EMB) della lunghezza d'onda 953nm è stato aumentato. OM5, conosciuto come fibra mista a larga banda (WBMMF), sostiene la trasmissione di 150m basata sulla tecnologia di SWDM (alle lunghezze d'onda 850nm, 880nm, 910nm, 940nm).
Caratteristiche di prodotto
La fibra è ideale per le lunghezze d'onda di funzionamento 850nm, 880nm, 910nm, 940nm (SWDM) come pure 1300nm; la sue attenuazione bassa ed alta larghezza di banda sono ottimizzate per la trasmissione di IEEE802.3z Gigabit Ethernet; la sue protezione ricoprente e proprietà di vetro gode della prestazione eccellente.
Dettagli tecnici
| Proprietà ottiche | Circostanze | Dati | Unità |
| Attenuazione | 850nm | ≤2.30 | dB/km |
| 953nm | ≤1.70 | dB/km | |
| 1300nm | ≤0.60 | dB/km | |
| Larghezza di banda dell'iniezione | 850nm | ≥3500 | MHz.km |
| 953nm | ≥1850 | MHz.km | |
| 1300nm | ≥500 | MHz.km | |
| Lunghezza di Ethernet 400Gb/s | 150 | m. | |
| Apertura numerica (Na) | 0,200 ±0.015 | ||
| Indice di rifrazione del gruppo | 850nm | 1,482 | |
| 1300nm | 1,477 | ||
| Lunghezza d'onda zero della dispersione | 1295-1320nm | ||
| Pendio zero della dispersione | 1295nm -1300nm | ≤0.001 | ps/(nanometro·chilometro) |
| 1300nm-1320nm | ≤0.11 | ps/(nanometro·chilometro) | |
| Perdita di Macrobend, 2 cerchi, raggio di 15mm | 850nm | ≤0.10 | dB |
| 1300nm | ≤0.11 | dB | |
| Retrodiffusione (1300nm) | Circostanze | Valore | Unità |
| Discontinuità parziale | ≤0.1 | dB | |
| Eterogeneità di attenuazione | ≤0.1 | dB | |
| Valori differenti della Bi-direzione e della retrodiffusione | ≤0.1 | dB/km |
| Proprietà geometriche | Circostanze | Valore | Unità |
| Diametro di centro |
50±2.5
|
μm | |
| Non circolarità del centro | ≤5.0 | % | |
| Diametro del rivestimento | 125±1 | μm | |
| Non circolarità del rivestimento | ≤2.0 | % | |
| Il centro/deviazione concentricità del rivestimento | ≤1.5 | μm | |
| Diametro ricoprente | 245±10 | μm | |
| Rivestimento/deviazione ricoprente di concentricità | ≤12.0 | μm |
| Proprietà dell'ambiente (850nm e 1300nm) | Circostanze | Valore | Unità |
| Attenuazione supplementare della temperatura | ≤0.1 | dB/km | |
| Attenuazione supplementare del cerchio di umidità e di temperatura | ≤0.1 | dB/km | |
| Attenuazione supplementare di invecchiamento di immersione | ≤0.20 | dB/km | |
| Attenuazione supplementare del riscaldamento idrotermale | ≤0.20 | dB/km | |
| Invecchiamento asciutto di calore | ≤0.20 | dB/km |
| Proprietà meccaniche | Circostanze | Valore | Unità |
| Prova di tensione | ≥9.0 | N | |
| Perdita supplementare di Macrobend | 850nm | ≤0.5 | dB |
| Forza di spogliatura ricoprente | Valore medio tipico | 1,4 | N |
| Valore di picco | ≥1.3 ≤8.9 | N | |
| Parametro dinamico di affaticamento (ND) | ≥25 | ||
