Data Center UPS
, Lo scaffale ha montato UPS
, 10-90KVA UPS
Gamma di potere: |
10-90 kVA |
Metodi di funzionamento: |
3 in 3 out, 3 in single out, 1 in 1 out, conversione online doppia |
Fattore di potenza di ingresso: |
> 0.99 |
Fattore di potenza di uscita: |
1 |
Schermo: |
Display touch colorato da 9 pollici |
Frequenza di ingresso: |
50/60 Hz |
Frequenza nominale dell'uscita: |
50/60 Hz |
Interfaccia di comunicazione: |
RS232, RS485, contatti a secco, schede SNMP (opzionale), spegnimento di emergenza |

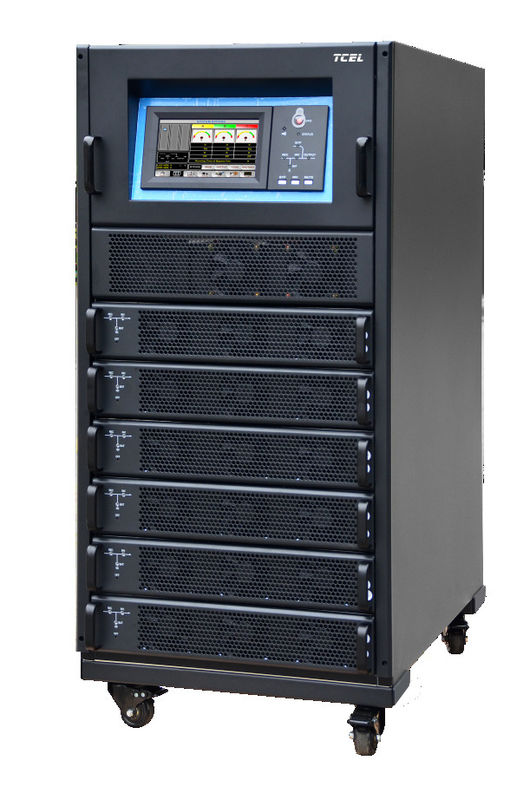

Lo scaffale modulare di Data Center UPS UPS ha montato 10-90KVA
Applicazione del prodotto
La serie TCRM UPS modulare, il prodotto leader del settore, completamente digitale, raccoglie la tecnologia più avanzata in elettronica di potenza e controllo automatico,Ciò si traduce in miglioramenti rivoluzionari dell'affidabilità dell'alimentazione, disponibilità e manutenzione di attrezzature critiche.
Esso integra le caratteristiche tecniche dei tipi tradizionali di torri con la necessità di moderne sale server modulari, garantendo una progettazione modulare e un'elevata affidabilità del sistema.
Gamma di potenza / metodi di lavoro
10-90kVA, 3 in 3 out, 3 in single out, 1 in 1 out (TCRM020/10X, TCRM040/10X, TCRM060/10X), doppia conversione online
Caratteristiche del prodotto
- Soluzioni di protezione intelligenti
La distribuzione di potenza UPS modulare della serie TCRM ha sia software che hardware nei moduli di potenza e ha il suo sistema sotto protezione.Performance termica e cortocircuiti si verificano, può essere fornita una protezione rapida ed efficiente in modo da garantire la sicurezza e l'affidabilità dell'intero sistema.
- Controllo digitale completo
Con il controllo digitale DSP ad alta velocità a 32 bit, il sistema di comunicazione introduce la tecnologia CAN-BUS più avanzata, rendendo le sue prestazioni più stabili e più sicure.
- Dispositivi di alimentazione di base con struttura di imballaggio integrata di moduli IGBT
L'UPS modulare della serie TCRM presenta un packaging integrato di moduli IGBT, migliorando notevolmente l'affidabilità dei dispositivi principali.Evitare il flusso irregolare e lo stress di tensione causato dall'approccio parallelo IGBT discreto, e il suo design unico di condotti di isolamento migliora significativamente la sua adattabilità all'ambiente.
- Soluzioni intelligenti per la gestione delle batterie
Ogni modulo di alimentazione è dotato di un caricabatterie digitale ad alta potenza separato, fornendo una capacità di carica del 20%.per un'eccellente gestione della batteria e una durata prolungata.
- Conservazione dell'energia verde
Il fattore di potenza di ingresso è superiore a 0.99, armonici di ingresso inferiori al 3%, e efficienza complessiva fino al 95% o più; e la sua funzione di sonno intelligente migliora efficacemente l'efficienza dell'intero UPS.
- Potenti soluzioni di gestione remota della rete
La scheda di gestione della rete SNMP consente il monitoraggio e il controllo remoto del sistema UPS tramite la rete e il monitoraggio remoto simultaneo di più dispositivi tramite la casella di controllo remoto corrispondente.
- "Lorella zero" di manutenzione
È mantenuto in pochi minuti e adotta l'identificazione autonoma degli ID dei moduli senza la necessità di impostare manualmente il programma.
- Avvio a freddo della batteria
Il sistema è dotato di avvio a freddo con batterie accese (per modulo di alimentazione da 20 kVA/25 kVA/30 kVA/45 kVA/50 kVA).
- Modulo di monitoraggio di bypass statico a scambio a caldo
I moduli di monitoraggio e di bypass statici sono intercambiabili a caldo, con ciascun modulo di potenza auto-controllato e auto-operato per evitare guasti singoli.
Specifiche tecniche
| Modello |
TCRM
020/10X |
TCRM
040/10X |
TCRM
060/10X |
TCRM
030/15X |
TCRM
045/15X |
TCRM
090/15X |
| Capacità |
20 kVA |
40 kVA |
60 kVA |
30 kVA |
45 kVA |
90 kVA |
| Input principale |
Connessione terminale |
tre fasi + N + PE |
| Voltaggio di ingresso |
380/400/415VAC (linea-linea) 220/230/240VAC (voltaggio di fase) |
| Frequenza di ingresso |
50/60 Hz |
| Fattore di potenza |
> 0.99 |
| Tasso di distorsione corrente |
THDi < 4% |
| Intervallo di tensione |
304-478Vac (linea-linea) a pieno carico; 304V-228Vac (linea-linea) lineare di riduzione dal 100% al 75% |
| Frequenza della tensione |
40-70 Hz |
| Batteria |
Voltaggio della batteria |
±240VDC (32-44 celle regolabili) |
| Potenza di ricarica |
20%* Potenza attiva |
| Accuratezza della tensione di ricarica |
± 1% |
| Bypass |
Voltaggio del bypass |
380V/400V/415V (linea-linea), 220V/230V/240V (voltaggio di fase) |
| Intervallo di tensione |
Impatto -20%-+15%; -40%-+25% Opzionale |
| Capacità di sovraccarico |
125% di funzionamento prolungato; 130% di durata di 10 minuti;
150% dura 1 minuto; 150% > carico dura 300 ms |
110% di funzionamento a lungo termine;
110% < carico < 130% dura 10 minuti;
130% < carico < 150% per un minuto;
150% > durata del carico di 300 ms |
| Prodotto |
Tensione di uscita nominale |
380/400/415VAC (linea-linea); 220/230/240VAC (voltaggio di fase) |
| Frequenza nominale |
50/60 Hz |
| Fattore di potenza di uscita |
1 |
| Precisione della tensione |
10,50% |
| Risposta dinamica di uscita |
< 5% (20% - 80% - 20% di passo di carico) |
| Tempo di recupero dinamico |
< 20 ms (0%-100%-0% passo di carico) |
| Distorsione armonica totale di uscita |
< 1% (carico lineare), < 5,5% (carico non lineare) |
| Sovraccarico dell'inverter |
102% di funzionamento prolungato; 110% di passaggio al bypass dopo 1 ora; 125% di passaggio al bypass dopo 10 minuti;
Trasferimento del 150% al bypass dopo 1 minuto; > 150% al bypass dopo 200 ms |
| Accuratezza della frequenza |
00,10% |
| Distanza di localizzazione |
Regolabile, ±0,5Hz-±5Hz, predefinito ±3Hz |
| Velocità di localizzazione |
Regolabile, 0,5 Hz/S-±3 Hz/S, predefinito 0,5 Hz/S |
| Rapporto di picco |
3:01 |
| Accuratezza in tre fasi |
120°±0,5° |
| Sistema |
Efficienza |
Modalità principale: 95% Max; Modalità economica: 98%; Modalità batteria: 94,5% |
| Schermo |
LCD + LED + touchscreen a colori, 9 pollici |
| Lingua |
Cinese, cinese tradizionale, inglese, russo, italiano, spagnolo, tedesco |
| Classificazione di protezione |
IP20 |
| Interfaccia di comunicazione |
RS232, RS485, contatti a secco, schede SNMP (opzionale), spegnimento di emergenza |
| Metodi di cablaggio |
Cablaggio verso l'indietro e verso il basso, facoltativo |
Cablaggio a valle |
Cablaggio verso l'indietro e verso il basso, facoltativo |
Cablaggio a valle |
| Ambiente di lavoro |
0-40°C (temperatura di funzionamento); -25°C~70°C (temperatura di stoccaggio); 0-95% (senza condensazione) |
| Rumore (dB) / m |
< 56 dB |
| Tipo di armadio |
Apparecchiature per il controllo delle emissioni |
Apparecchiature per il controllo delle emissioni |
Apparecchiature per il controllo delle emissioni |
Apparecchiature per il controllo delle emissioni |
Apparecchiature per la produzione di energia elettrica |
Apparecchiature per il controllo delle emissioni |
| Dimensione (W*D*H) (mm) |
Corpo principale |
485*697*398 (7U) |
485*697*575 (11U) |
485*751*1033 (22U) |
485*697*398 (7U) |
485*751*575 (11U) |
485*751*1033 (22U) |
| Corpo principale (inserito nel rack del server) |
485*697*308 (7U) |
485*697*485 (11U) |
485*751*928 (21U) |
485*697*308 (7U) |
485*751*485 (11U) |
485*751*928 (21U) |
| Modulo |
436*590*85 mm (2U) |
| Peso (kg) |
Corpo principale (con moduli) |
73 kg |
113 kg |
175 kg |
73 kg |
119 kg |
175 kg |
| Modulo |
150,3 kg (PM10X) |
15.5 kg (PM15) |
