Dettagli del prodotto
Luogo di origine: Cina
Marca: TC
Numero di modello: TC-DC
Termini di trasporto & di pagamento
Perdite di MPO: |
≤ 0,25 dB |
Materiale della giacca: |
LSZH |
Tipo di connettore: |
Maschio/femmina |
Numero del centro: |
12/24 |
Diametro esterno: |
3.0mm/1.8mm/1.6mm |
Polarità: |
A/B/T |
Standard soddisfatti: |
GB/T 18233 (ISO/IEC 11801); GB50311; TIA/VIA568-C.2 |
Tipo stridente di MPO: |
UPC/APC |
Perdite di MPO: |
≤ 0,25 dB |
Materiale della giacca: |
LSZH |
Tipo di connettore: |
Maschio/femmina |
Numero del centro: |
12/24 |
Diametro esterno: |
3.0mm/1.8mm/1.6mm |
Polarità: |
A/B/T |
Standard soddisfatti: |
GB/T 18233 (ISO/IEC 11801); GB50311; TIA/VIA568-C.2 |
Tipo stridente di MPO: |
UPC/APC |

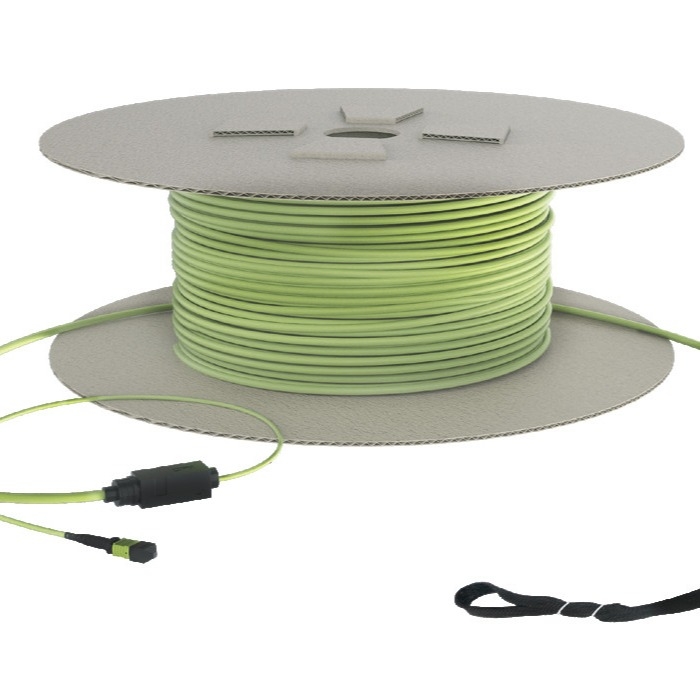

Cavo MPO, cavo MTP, prodotti di collegamento per data center a perdita ultra bassa, perdita ultra bassa, applicazioni di trasmissione lunga
Caratteristiche del prodotto
Norme di applicazione
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Dettagli tecnici
| Specificità | Corde di patch MPO | Cordoni di patch MPO-LC Fanout | LC-LC Fanout Patch Cords | ||||
| Modalità singola | Distanze | L≤3m | L> 3m | L≤3m | L> 3m | L≤3m | L> 3m |
| Tipo di connettore | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| Tipo di rettifica (anteriore) | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| Tipo di rettifica (fine) | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| Metodo di prova | Metodo B | Metodo B | Metodo C | Metodo C | Metodo B | Metodo B | |
| Perdita di inserimento IL (tipico) | ≤ 0,10 dB | ️ | ≤ 0,12 dB | ️ | ≤ 0,04 dB | ️ | |
| Inserire perdita IL (massimo) | ≤ 0,35 dB | ≤ 0,35 + 0,0004 × LdB | ≤ 0,35 dB | ≤ 0,45 + 0,0004 × LdB | ≤ 0,10 dB | ≤ 0,15 + 0,0004 × LdB | |
| Perdita di rendimento RL (min.) | ≥ 60 dB | ≥ 60 dB | ️ | ️ | ≥ 50 dB | ≥ 50 dB | |
| Metodo di connettività | A/B/C | A/B/C | rettilineo/croce | rettilineo/croce | rettilineo/croce | rettilineo/croce | |
| Multimodo | Distanze | L≤3m | L> 3m | L≤3m | L> 3m | L≤3m | L> 3m |
| Tipo di connettore | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| Tipo di rettifica (anteriore) | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | PC 0 ̊ | PC 0 ̊ | |
| Tipo di rettifica (fine) | MPO PC 0 ̊ | MPO PC 0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| Metodo di prova | Metodo B | Metodo B | Metodo C | Metodo C | Metodo B | Metodo B | |
| Perdita di inserimento IL (tipico) | ≤ 0,08 dB | ️ | ≤ 0,10 dB | ️ | ≤ 0,06 dB | ️ | |
| Inserire perdita IL (massimo) | ≤ 0,2 dB | ≤ 0,3+0,0035 × LdB | ≤ 0,25 dB | ≤ 0,40+0,0035 × LdB | ≤ 0,10 dB | ≤ 0,15+0,0035 × LdB | |
| Perdita di rendimento RL (min.) | ≥ 30 dB | ≥ 30 dB | ️ | ️ | ≥ 30 dB | ≥ 30 dB | |
| Metodo di connettività | A/B/C | A/B/C | rettilineo/croce | rettilineo/croce | rettilineo/croce | rettilineo/croce | |
| Specificità | Corde di patch MPO | Cordoni di patch MPO-LC Fanout | LC-LC Fanout Patch Cords | ||||
| Modalità singola | Distanze | L≤3m | L> 3m | L≤3m | L> 3m | L≤3m | L> 3m |
| Tipo di connettore | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| Tipo di rettifica (anteriore) | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| Tipo di rettifica (fine) | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| Metodo di prova | Metodo B | Metodo B | Metodo C | Metodo C | Metodo B | Metodo B | |
| Perdita di inserimento IL (tipico) | ≤ 0,10 dB | ️ | ≤ 0,12 dB | ️ | ≤ 0,04 dB | ️ | |
| Inserire perdita IL (massimo) | ≤ 0,35 dB | ≤ 0,35 + 0,0004 × LdB | ≤ 0,35 dB | ≤ 0,45 + 0,0004 × LdB | ≤ 0,10 dB | ≤ 0,15 + 0,0004 × LdB | |
| Perdita di rendimento RL (min.) | ≥ 60 dB | ≥ 60 dB | ️ | ️ | ≥ 50 dB | ≥ 50 dB | |
| Metodo di connettività | A/B/C | A/B/C | rettilineo/croce | rettilineo/croce | rettilineo/croce | rettilineo/croce | |
| Multimodo | Distanze | L≤3m | L> 3m | L≤3m | L> 3m | L≤3m | L> 3m |
| Tipo di connettore | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| Tipo di rettifica (anteriore) | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | PC 0 ̊ | PC 0 ̊ | |
| Tipo di rettifica (fine) | MPO PC 0 ̊ | MPO PC 0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| Metodo di prova | Metodo B | Metodo B | Metodo C | Metodo C | Metodo B | Metodo B | |
| Perdita di inserimento IL (tipico) | ≤ 0,08 dB | ️ | ≤ 0,10 dB | ️ | ≤ 0,06 dB | ️ | |
| Inserire perdita IL (massimo) | ≤ 0,2 dB | ≤ 0,3+0,0035 × LdB | ≤ 0,25 dB | ≤ 0,40+0,0035 × LdB | ≤ 0,10 dB | ≤ 0,15+0,0035 × LdB | |
| Perdita di rendimento RL (min.) | ≥ 30 dB | ≥ 30 dB | ️ | ️ | ≥ 30 dB | ≥ 30 dB | |
| Metodo di connettività | A/B/C | A/B/C | rettilineo/croce | rettilineo/croce | rettilineo/croce | rettilineo/croce | |
| Specificità |
HD96 Cassetta |
1.6mm Ultra Thin Dulpex Patch Cord | ||
| Modalità singola | Distanze | 0.42 | L≤3m | L> 3m |
| Tipo di connettore | MPO-LC | LC-LC | LC-LC | |
| Tipo di rettifica (anteriore) |
MPO APC 8 ̊
|
LC PC0 ̊ | LC PC0 ̊ | |
| Tipo di rettifica (fine) | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| Metodo di prova | Metodo C | Metodo B | Metodo B | |
| Perdita di inserimento IL (tipico) | ≤ 0,15 dB | ≤ 0,04 dB | ️ | |
| Inserire perdita IL (massimo) | ≤ 0,35 dB | ≤ 0,10 dB | ≤ 0,15 + 0,0004 × LdB | |
| Perdita di rendimento RL (min.) | ️ | ≥ 50 dB | ≥ 50 dB | |
| Metodo di connettività | A/B/T | rettilineo/croce | rettilineo/croce | |
| Multimodo | Distanze | 0.42 | L≤3m | L> 3m |
| Tipo di connettore | MPO-LC | LC-LC | LC-LC | |
| Tipo di rettifica (anteriore) | MPO PC 0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| Tipo di rettifica (fine) | LC PC0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| Metodo di prova | Metodo C | Metodo B | Metodo B | |
| Perdita di inserimento IL (tipico) | ≤ 0,10 dB | ≤ 0,04 dB | ️ | |
| Inserire perdita IL (massimo) | ≤ 0,25 dB | ≤ 0,10 dB | ≤ 0,15+0,0035 × LdB | |
| Perdita di rendimento RL (min.) | ️ | ≥ 30 dB | ≥ 30 dB | |
| Metodo di connettività | A/B/T | rettilineo/croce | rettilineo/croce | |
| Specificità |
HD96 Cassetta |
1.6mm Ultra Thin Dulpex Patch Cord | ||
| Modalità singola | Distanze | 0.29 | L≤3m | L> 3m |
| Tipo di connettore | MPO-LC | LC-LC | LC-LC | |
| Tipo di rettifica (anteriore) | MPO APC 8 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| Tipo di rettifica (fine) | LC PC0 ̊ | LC PC0 ̊ | LC PC0 ̊ | |
| Metodo di prova | Metodo C | Metodo B | Metodo B | |
| Perdita di inserimento IL (tipico) | ≤ 0,15 dB | ≤ 0,04 dB | ️ | |
| Inserire perdita IL (massimo) | ≤ 0,35 dB | ≤ 0,10 dB | ≤ 0,15 + 0,0004 × LdB | |
| Perdita di rendimento RL (min.) | ️ | ≥ 50 dB | ≥ 50 dB | |
| Metodo di connettività | A/B/T | rettilineo/croce | rettilineo/croce | |
| Multimodo | Distanze | 0.29 | L≤3m | L> 3m |
| Tipo di connettore | MPO-LC | LC-LC | LC-LC | |
| Tipo di rettifica (anteriore) | MPO PC 0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| Tipo di rettifica (fine) | LC PC0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| Metodo di prova | Metodo C | Metodo B | Metodo B | |
| Perdita di inserimento IL (tipico) | ≤ 0,10 dB | ≤ 0,04 dB | ️ | |
| Inserire perdita IL (massimo) | ≤ 0,25 dB | ≤ 0,10 dB | ≤ 0,15+0,0035 × LdB | |
| Perdita di rendimento RL (min.) | ️ | ≥ 30 dB | ≥ 30 dB | |
| Metodo di connettività | A/B/T | rettilineo/croce | rettilineo/croce | |
