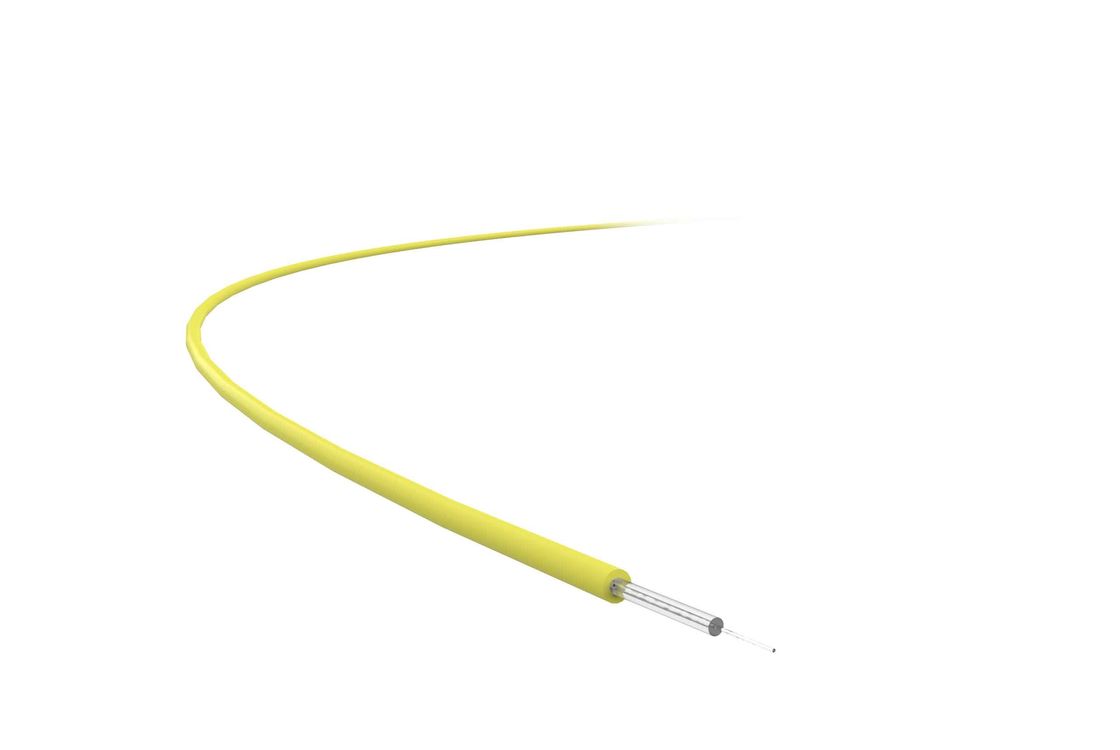

Cavo a fibre ottiche monomodale di fibra ottica di singolo modo 1260 nanometro di G652D

Name: Cavo a fibre ottiche monomodale di fibra ottica di singolo modo 1260 nanometro di G652D
Brand: TC Smart Systems Group
SKU: G.652D monomodale
Availability: InStock

Dettagli del prodotto

Luogo di origine: La Cina

Marca: TC

Numero di modello: G.652D monomodale

Termini di trasporto & di pagamento

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                fibra ottica di singolo modo del rosh, fibra ottica di singolo modo di 1260 nanometro, cavo a fibre ottiche monomodale del rosh


Wavelength:	1260 nm to 1625 nm	Fibra singola Max. Valore:	0.2 PS/√km
Zero Dispersion Wavelength:	1300-1322 nm	Zero Dispersion Slope:	≤ 0.091 ps/(nm·km)
Diametro rivestimento:	125±1 μm	Coating Diameter:	245±5 μm
Grado warp:	≥ 4 M	Cutoff Wavelength λ:	≤ 1260 nm

Wavelength:	1260 nm to 1625 nm
Fibra singola Max. Valore:	0.2 PS/√km
Zero Dispersion Wavelength:	1300-1322 nm
Zero Dispersion Slope:	≤ 0.091 ps/(nm·km)
Diametro rivestimento:	125±1 μm
Coating Diameter:	245±5 μm
Grado warp:	≥ 4 M
Cutoff Wavelength λ:	≤ 1260 nm

Cavo a fibre ottiche monomodale di fibra ottica di singolo modo 1260 nanometro di G652D

Applicazione del prodotto

Pico acqua zero, non dispersione spostata, fibra monomodo si adatta alla lunghezza d'onda completa dada 1260 nm a 1625 nm, rimanendo sia a bassa dispersione a 1310 nm che a bassa perdita a 1383 nm in modo da sfruttare al meglio la banda E (1360 nm -1460 nm).

Migliora la perdita e la dispersione della lunghezza d'onda 1260 nm - 1625 nm e riduce la perdita di piegatura di 1625 nm in modo che le risorse di larghezza di banda possano essere fornite per la rete principale, la rete metropolitana,e rete di accesso, mentre i requisiti di larghezza di banda per voce, immagine, dati e altri servizi possono essere soddisfatti.

Questa fibra vanta un'ampiezza di banda di spettro molto ampia e prestazioni di trasmissione eccellenti, che la rendono la scelta ottimale per Ethernet, Internet, reti di comunicazione principale, CATV,e Multiplexing per divisione di lunghezza d'onda (WDM). Può sostituire la fibra mono-modo tradizionale e adattarsi alle diverse strutture dei cavi in fibra ottica, come il cavo a fibra a nastro, il cavo a fibra di base a fessura, il cavo a fibra stratificato,Cavo in fibra ottica a tubo centrale, cavi in fibra ottica ADSS, cavi in fibra ottica OPGW, cavi in fibra ottica per interni strettamente tamponati, ecc.

Caratteristiche del prodotto

Il picco d'acqua zero, la fibra mono-modo non dispersa spostata supera i parametri specificati inRecommendation G. 652. D e IEC60973-2-50 B1.3- Gli standard.

L'impresa investe nella tecnologia VAD, che consente di garantire un profilo stabile dell'indice di rifrazione delle fibre monomode, dimensioni geometriche precise e perdite estremamente basse.

La fibra monomodo ha completamente eliminato l'assorbimento dell'acqua intorno ai 1383 nm, fornendo lunghezze d'onda di trasmissione ampliate da 1260 nm a 1625 nm;le sue prestazioni ottiche superiori soddisfano i requisiti di alta velocitàDWDM e CWDMla fibra è compatibile con i dispositivi esistenti a 1310 nm; la sua dimensione geometrica precisa garantisce basse perdite e splice ad alta resistenza;Il suo PMD contribuisce molto alla trasmissione ad alta velocità di dati a lunga e media distanza.

Dettagli tecnici

Proprietà meccaniche	Condizioni	Unità	Valore
Test di tensione		%	≥ 1.02
		N	≥ 91
		GPA	≥ 0.704
Forza di stripping del rivestimento	Valore massimo Valore medio tipico	N	1.3-8.9
Forza di stripping del rivestimento	Valore massimo Valore medio tipico	N	1.9
Resistenza alla trazione	Probabilità di Weibull 50% Probabilità di Weibull 15%	MPa	≥ 4000
Resistenza alla trazione	Probabilità di Weibull 50% Probabilità di Weibull 15%	MPa	≥ 3050
Parametro di stanchezza dinamica (Nd)			≥ 20

Perdita di macrobenda	Condizioni	Unità	Valore
1 cerchio Φ32 mm	1310 nm	dB	≥ 0.05
100 cerchi Φ60 mm	1550 nm, 1625 nm	dB	≥ 0.05
Lunghezza della fibra per bobina		Km	2.1-61

Proprietà ottiche	Condizioni	Unità	Valore
Attenuazione	1310 nm	dB/km	≤ 0.35
	1550 nm	dB/km	≤ 0.21
	1625 nm	dB/km	≤ 0.24
	1383 nm	dB/km	≤ 0.32
Variazione relativa dell'attenuazione della lunghezza d'onda	1285-1330 nm	dB/km	≤ 0.04
	1525-1575 nm	dB/km	≤ 0.03
	1480-1580 nm	dB/km	≤ 0.04
Dispersione nell'intervallo di lunghezza d'onda	1288-1339 nm	ps/(nm·km)	≥ 3.5, ≤3.5
	1271-1360 nm	ps/(nm·km)	≥ 5.3, ≤ 5.3
	1480-1580 nm	ps/(nm·km)	≤ 20
	1550 nm	ps/(nm·km)	≤ 18
	1625 nm	ps/(nm·km	≤ 22
Lunghezza d'onda di dispersione zero		nm	1300-1322
Pendiente di dispersione zero		ps/(nm·km)	≤ 0.091
Valore tipico della pendenza di dispersione zero		ps/(nm·km)	0.086

Dispersione in modalità di polarizzazione (PMD)	Condizioni	Unità	Valore
Fibra singola Max. Valore		PS/√km	0.2
Valore di collegamento PMD (M = 20, Q = 0,01%)		PS/√km	0.1
Valore tipico		PS/√km	0.04
Lunghezza d'onda limite λ		nm	≤ 1260
Lunghezza d'onda di taglio λc		nm	1150-1330
Diametro del campo di modalità (MFD)	1310 nm	μm	9.2±0.4
Diametro del campo di modalità (MFD)	1550 nm	μm	10.4±0.5
Indice di rifrazione efficace	1310 nm		1.4672
Indice di rifrazione efficace	1550 nm		1.4683
Discontinuità di attenuazione	1310 nm	dB	≤ 0.03
Discontinuità di attenuazione	1550 nm	dB	≤ 0.03
Differenze bidirezionali di attenuazione	1310 nm	dB/km	≤ 0.05
Differenze bidirezionali di attenuazione	1550 nm	dB	≤ 0.05
Attenuazione Inomogeneità	1310 nm	dB	≤ 0.05
Attenuazione Inomogeneità	1550 nm	dB	≤ 0.05
Valore medio della perdita di fusione	1310 nm/1550 nm	dB	≤ 0.05
Valore massimo della perdita di fusione	1310 nm/1550 nm	dB	≤ 0.1

Proprietà geometriche	Condizioni	Unità	Valore
Diametro del rivestimento		μm	125±1
Non circolarizzazione del rivestimento		Percentuale	≤ 1.0
Deviamento della concentrazione del nucleo/rivestimento		μm	≤ 0.6
Diametro del rivestimento		μm	245 ± 5
Diversione di concentrazione del rivestimento/rivestimento		μm	≤ 12
Non circolarità del rivestimento		Percentuale	≤ 3.0
Grado warp		m	≥ 4

Proprietà ambientali	Condizioni	Unità	Valore
Ulteriore attenuazione di ciclo di temperatura	-60°C a +85°C	dB/km	≤ 0.03
Ulteriore attenuazione di invecchiamento da umidità termica	85°C, RH85%, 30 giorni	dB/km	≤ 0.03
Ulteriore attenuazione di invecchiamento per immersione	23°C, 30 giorni	dB/km	≤ 0.03
Ulteriore attenuazione di invecchiamento a secco a calore	85°C, 30 giorni	dB/km	≤ 0.03
