OM1 cavo della toppa della fibra mista del cavo a fibre ottiche 0.1dB

Name: OM1 cavo della toppa della fibra mista del cavo a fibre ottiche 0.1dB
Brand: TC Smart Systems Group
SKU: OM1 misto
Availability: InStock

Dettagli del prodotto

Luogo di origine: La Cina

Marca: TC

Numero di modello: OM1 misto

Termini di trasporto & di pagamento

Ottenga il migliore prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                cavo a fibre ottiche del rosh, cavo a fibre ottiche di 1320 nanometro, cavo della toppa della fibra mista di 1320 nanometro


Lunghezza d'onda di dispersione zero:	1320-1365 nm	Discontinuità parziale:	≤ 0,1 dB
Attenuazione Inomogeneità:	≤ 0,1 dB	Diametro del nucleo:	62.5±2,5 μm
Non circolarità del nucleo:	≤ 6,0 %	Diametro rivestimento:	125±1 μm
Test di tensione:	≥ 9,0 N	Parametro di stanchezza dinamica:	≥ 25

Lunghezza d'onda di dispersione zero:	1320-1365 nm
Discontinuità parziale:	≤ 0,1 dB
Attenuazione Inomogeneità:	≤ 0,1 dB
Diametro del nucleo:	62.5±2,5 μm
Non circolarità del nucleo:	≤ 6,0 %
Diametro rivestimento:	125±1 μm
Test di tensione:	≥ 9,0 N
Parametro di stanchezza dinamica:	≥ 25

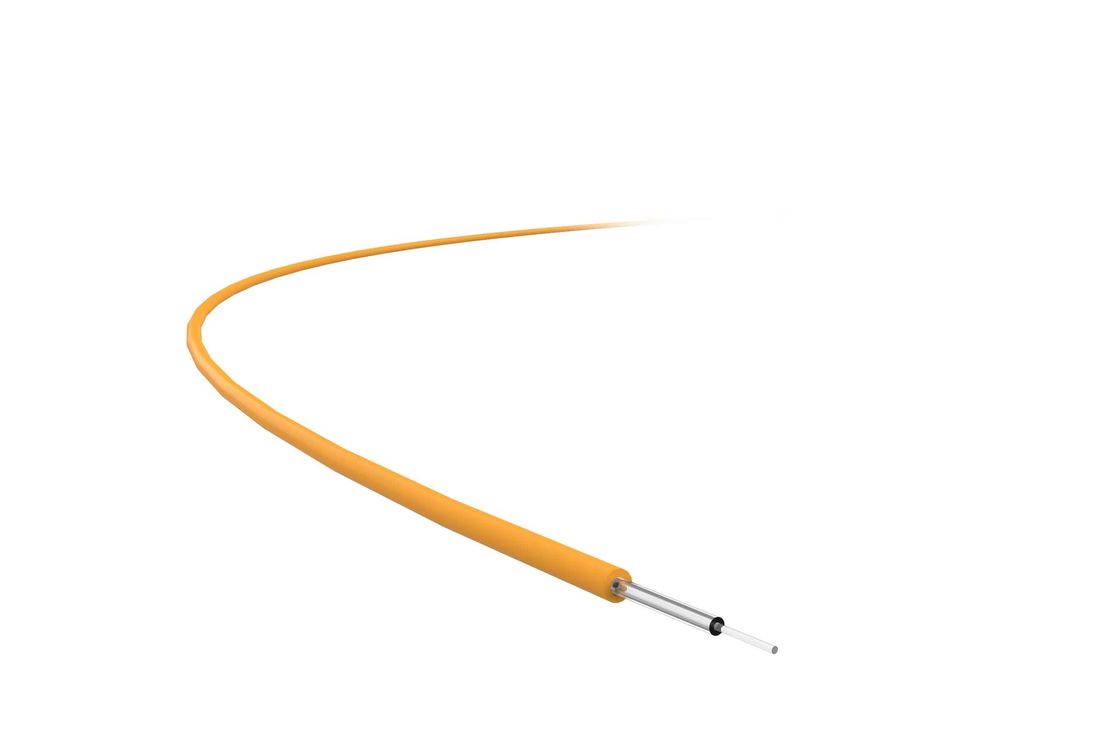

OM1 cavo della toppa della fibra mista del cavo a fibre ottiche 0.1dB

Applicazione del prodotto

62.5/125μm OM1 caratteristiche di fibra multimodocon un diametro del nucleo di 62,5 μm e un diametro del rivestimento di 125 μm, integralmente ottimizzato per le prestazionilunghezze d'onda operative di 850 nm e 1300 nm.

Tutti gli indicatori della fibra hanno raggiunto il livello più avanzato al mondo.ed è ampiamente utilizzato in rete locale (LAN), trasmissione video, trasmissione audio, trasmissione dati e molti altri settori.

Con il laser e il diodo emettitore di luce (LED) come fonte di luce, la fibra è abbastanza pratica per IEEE802.3z Gigabit Ethernet.la sua tecnologia di produzione MCVD garantisce una migliore stabilità e un controllo più preciso della distribuzione dell'indice di rifrazioneLa fibra si applica a diverse strutture di cavi in fibra ottica, quali:Cavo a fibra di nastro, cavo a tubo sciolto, cavo a fibra di base a fessura, cavo a fibra ottica a tubo centrale, cavo a fibra ottica a tampone stretto, ecc.

Caratteristiche del prodotto

La fibra è adatta a 850 nme lunghezze d'onda operative di 1300 nmLa sua bassa attenuazione e l'elevata larghezza di banda sono ottimizzate per la trasmissione IEEE802.3z Gigabit Ethernet; la sua protezione da rivestimento e le sue proprietà di vetro hanno prestazioni eccellenti.

Dettagli tecnici

Proprietà ottiche	Condizioni	Valore	Unità
Attenuazione	850 nm	≤ 2.80	dB/km
Attenuazione	1300 nm	≤ 0.60	dB/km
Larghezza di banda di iniezione	850 nm	≥ 200	MHz.km
Larghezza di banda di iniezione	1300 nm	≥ 500	MHz.km
Apertura numerica (NA)	0.275±0.015
Indice di rifrazione di gruppo	850 nm	1.496
Indice di rifrazione di gruppo	1300 nm	1.491
Lunghezza d'onda di dispersione zero	1320-1365 nm
Pendiente di dispersione zero	1320 nm -1348 nm	≤ 0.01	ps/(nm·km)
Pendiente di dispersione zero	1348 nm-1365 nm	≤ 0.001	ps/(nm·km)
Perdita di macrobend, 100 cerchi, raggio di 37,5 mm	850 nm	≤ 0.50	dB
Perdita di macrobend, 100 cerchi, raggio di 37,5 mm	1300 nm	≤ 0.50	dB

Dispersione di ritorno (1300 nm)	Condizioni	Valore	Unità
Discontinuità parziale		≤ 0.1	dB
Attenuazione Inomogeneità		≤ 0.1	dB
Diversi valori di diffusione bidirezionale e di diffusione inversa		≤ 0.1	dB/km

Proprietà geometriche	Condizioni	Valore	Unità
Diametro del nucleo		62.5±2.5	μm
Non circolarità del nucleo		≤ 6.0	%
Diametro del rivestimento		125±1	μm
Non circolarizzazione del rivestimento		≤ 2.0	%
Deviamento della concentrazione del nucleo/rivestimento		≤ 1.5	μm
Diametro del rivestimento		245±10	μm
Diversione di concentrazione del rivestimento/rivestimento		≤ 12.0	μm

Proprietà ambientali (850 nm e 1300 nm)	Condizioni	Valore	Unità
Ulteriore attenuazione della temperatura		≤ 0.15	dB/km
Ulteriore attenuazione del cerchio di temperatura e umidità		≤ 0.20	dB/km
Ulteriore attenuazione dell'invecchiamento da immersione		≤ 0.20	dB/km
Ulteriore attenuazione del riscaldamento idrotermale		≤ 0.20	dB/km
Invecchiamento a secco a caldo		≤ 0.20	dB/km

Proprietà meccaniche	Condizioni	Valore	Unità
Test di tensione		≥ 90	N
Perdita aggiuntiva di macrobend	850 nm	≤ 0.5	dB
Forza di stripping del rivestimento	Valore medio tipico	1.4	N
	Valore massimo	≥1,3 ≤8.9	N
Parametro di stanchezza dinamica (Nd)	≥ 25
