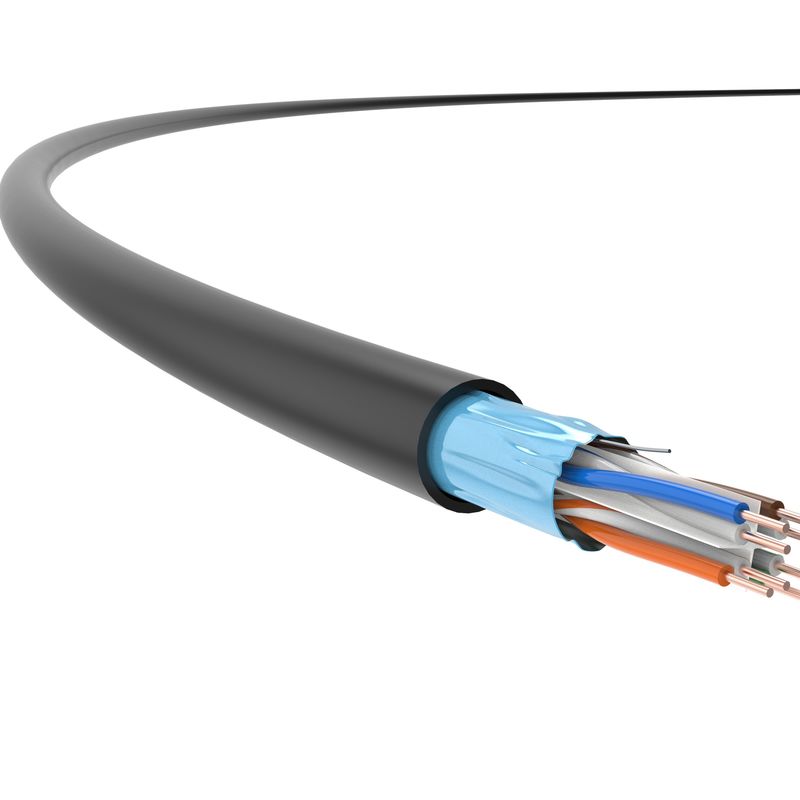

Rivestimento nudo tattico del rame TPU di Oudoor 23AWG del cavo del cavo Cat6A della rete
Cavo CAT 6A, cavo di rete CAT 6A, cavo Ethernet CAT6A, applicazione tattica di cavi CAT6A
Può essere applicato in ambienti difficili di campo o ambienti industriali interni in cui le prestazioni del cavo, come abrasione, corrosione, resistenza all'olio / meteo / ozono, forza di trazione,temperatura alta e bassaDeve essere buono.
La serie FTP-51 di TC, cavo tattico blindato Cat 6A interno/esterno hafrequenza di prova fino a 600 MHz, superiore rispetto ad altri cavi di categoria 6A con standard industriale di 500 MHz.
Nel frattempo, esso sostieneApplicazioni 10G Base-T e Power Over Ethernet (POE/POE+).
Caratteristiche del prodotto
TC Cat 6A, 23 AWG, 4 coppie di cavo tattico blindato adottaspline di tipo trasversale e schermo complessivo in foglio di alluminio, ottimizzati per migliorare notevolmente gli indicatori tecnici, tra cui Attenuazione, NEXT e ANEXT.
E'unico.Giacca in TPUgarantisce una trasmissione dei dati altamente efficiente anche se esposta al campo, all'ambiente industriale e ad altri ambienti difficili.
Le sue prestazioni superano tutti i parametri specificati nelle norme GB/T 18015.5 (IEC 61156-5).E il cavo è particolarmente utile in alcuni ambienti elettromagnetici difficili dove è necessaria una trasmissione via cavo stabile e ad alta velocità.
Allo stesso tempo, essa agisce sui requisiti per il cablaggio strutturato strutturato negli edifici nuovi.
Norme di applicazione
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Dettagli tecnici
| Performance della trasmissione |
Categoria 6A |
TC |
| Frequenza (MHz) |
4 |
31.25 |
62.5 |
100 |
300 |
500 |
600 |
| IL Attenuazione (dB/100M) |
3.5 |
10.1 |
14.4 |
18.2 |
28 |
35.4 |
41.4 |
| Attenuazione della crosstalk (NEXT, dB) |
100.1 |
88.7 |
83 |
80.1 |
70.4 |
59.6 |
58.6 |
| Next Potenza e PS NEXT (dB) |
90.4 |
87.1 |
80.4 |
78.6 |
68.9 |
57.8 |
56.2 |
| Attenuazione della crosstalk di livello uguale (ACR-F, dB) |
95.8 |
91.5 |
87 |
84.1 |
76.4 |
71.6 |
72.6 |
| Potenza ACR-F e PS ACR-F (dB) |
91.4 |
88.1 |
85.4 |
86.3 |
76.9 |
69.1 |
67.9 |
| Perdita di ritorno (RL, dB) |
40.9 |
41.3 |
37.9 |
35 |
30.7 |
22.7 |
19.7 |
Nota: i valori riportati nella tabella di cui sopra sono generalmente misurati secondo la norma IEC 61156-9.
| Specificità fisiche |
| Dimensione del conduttore (valore nominale) |
4 × 2 × 0,57 (AWG23)
|
Diametro esterno del cavo (nominale)
valore) |
8.0 mm
|
Peso (305m, con confezione,
valore nominale) |
21 kg
|
| Proprietà elettriche |
| Resistenza a corrente continua (20°C) |
930,8Ω/km
|
| Capacità della terra |
️ 5,6 nF/100m (@ 1kHz) |
| Impedenza caratteristica di 100 MHz |
100Ω±15Ω
|
| Perdite di conversione trasversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Sbalzo di ritardo |
25 ns/100 m |
| NVP |
69%
|
| Potenza su Ethernet (POE) |
Potenza potenziata su Ethernet secondo IEEE 802.3at |
| Proprietà meccaniche |
| Radius minimo di curvatura (dinamico) |
32 mm
|
| Radius minimo di curvatura (statico) |
|
| Tensione massima dell'impianto |
150N
|
| Capacità antiestrusione |
1000N/10cm |
| Capacità antistromo |
≥ 10 volte |
| Intervallo di temperatura di installazione |
-0°C ~+40°C |
| Intervallo di temperatura di funzionamento |
-20°C ~ +75°C |
| Fammabilità (TPU) |
| TPU resistenza alle fiamme |
GB/T 18380.12 (CEI 60332-1-2)
|
