Casa > prodotti > Cavo in serie della rete > L'incrocio di rame nudo del cavo SFTP CAT5E 22AWG della rete ha collegato il rivestimento di LSZH

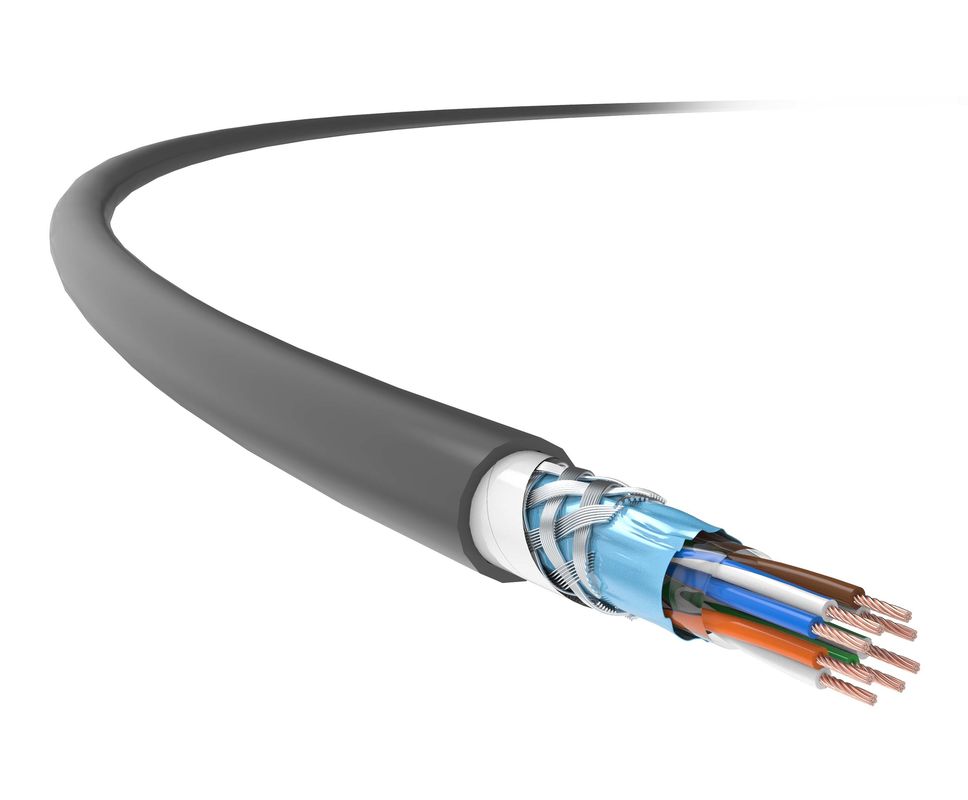

L'incrocio di rame nudo del cavo SFTP CAT5E 22AWG della rete ha collegato il rivestimento di LSZH

Dettagli del prodotto

Luogo di origine: La Cina

Marca: TC

Certificazione: UL, RoSH, REACH, CE

Numero di modello: SFTP-24-5E-4P

Termini di trasporto & di pagamento

Quantità di ordine minimo: 50 scatole

Prezzo: Negotiable

Imballaggi particolari: Imballaggio in condizione di navigare

Termini di pagamento: Western Union, T/T, L/C, MoneyGram

Ottenga il migliore prezzo
Punti salienti:

Cavo in serie dell'interno della rete di LSZH

,

Cavo della rete alla rinfusa 22AWG

,

Cavo dell'interno della rete di LSZH cat5e

Tipo:
Gatto 5e SF/UTP
Rivestimento:
LSZH collegato trasversale
Cinghia del poliestere:
ANIMALE DOMESTICO
Isolamento:
HDPE
Conduttore Material:
99,99% a.C.
Conduttore OD:
AWG 22
Vuoti il cavo:
Nessun
Cavo dello strappo:
Nessun
Tipo:
Gatto 5e SF/UTP
Rivestimento:
LSZH collegato trasversale
Cinghia del poliestere:
ANIMALE DOMESTICO
Isolamento:
HDPE
Conduttore Material:
99,99% a.C.
Conduttore OD:
AWG 22
Vuoti il cavo:
Nessun
Cavo dello strappo:
Nessun
L'incrocio di rame nudo del cavo SFTP CAT5E 22AWG della rete ha collegato il rivestimento di LSZH

Cavo molle del gatto 5E, cavo del gatto 5E di SFTP, cavo della rete del gatto 5E, un'applicazione di 22 AWG



Unito con legami atomici incrociati, il cavo zero dell'alogeno del basso fumo gode della resistenza eccellente della fiamma, con i vantaggi di alta capacità di sovraccarico, la grande resistenza di isolamento e di ampacity, destinata per essere utilizzato in edifici alti, hotel, centri commerciali, stadio di sport, hub del trasporto, sedi di spettacolo ed altri posti ammucchiati la in quali esposizione a fuoco potrebbe produrre soltanto l'alto alogeno zero del fumo ignifugo e basso, gas non tossici e anti corrosivi.



Ciò è particolarmente adatta a sistema a bordo di transito PIS della ferrovia che dovrebbe essere dato la prima priorità quando si tratta dell'uso dei cavi collegati attraversati secondo le norme relative nazionali.



I TC hanno unito con legami atomici incrociati, alogeno zero del fumo basso, cavo incagliato e schermato ignifugo è in piena conformità con le norme nazionali pertinenti.




Caratteristiche di prodotto


Il gatto 5e, 22 l'AWG, schermata doppia, unita con legami atomici incrociati, LSZH di TC, ignifugo, dell'interno, 4 paia del cavo investe nelle paia e la tecnologia gruppo-torta, adotta la scanalatura trasversale, la treccia di rame della maglia più di densità di 80% come pure lo schermo globale del di alluminio; mentre 2 paia del cavo investono nella tecnologia del stella-quadrato, con la treccia di rame della maglia più di densità di 85%.



Unito con legami atomici incrociati speciale, LSZH, rivestimento ignifugo presenta i vantaggi di alta capacità di sovraccarico, grande ampacity e la resistenza di isolamento, lunga vita, protezione dell'ambiente e sicurezza, che assicura che una volta esposta per infornare, potrebbe produrre soltanto i gas non tossici ed anti corrosivi di LSZH.



Nel frattempo, il cavo sostiene il potere sopra Ethernet (POE/POE+).




Norme di applicazione


GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2





Dettagli tecnici



Prestazione di trasmissione Cat.5E TC
Frequenza (megahertz) 4 10 20 31,25 62,5 100 150
Attenuazione dell'IL (dB/100M) 3,9 5,8 8,1 10,1 15,4 20 21,5
Vicino ad attenuazione di diafonia di conclusione (DOPO, dB) 82,1 85 65 60 60 50 48
Potere e lo PS PROSSIMI DOPO (dB) 80,3 82,4 62,9 58,3 57,9 49,3 46
Attenuazione livellata uguale di diafonia della Lontano-fine (ACR-F, dB) 81,6 80,9 75,6 65,6 63,7 59 55,8
Potere di ACR-F e PS ACR-F (dB) 79,8 78,1 72,6 66,7 58 53,6 50,9
Attenuazione di riflessione (RL, dB) 31,2 32,9 38,8 33,7 23,8 26,2 24,9



Note: I valori hanno riflesso nella tavola qui sopra tipicamente sono misurati, conformemente all'IEC 61156-9.



Specifiche fisiche
Conduttore Size (valore nominale)
4×2× (19*0.16mm) (AWG22)
Diametro esterno di cavo (termine nominale
valore)
7.0mm
Peso (305m, con il pacchetto,
valore nominale)
22kg





Proprietà elettriche
Resistenza di CC (20℃)
145Ω/km
Capacità della terra ≦ 5,6 nF/100m (@1kHz)
impedenza caratteristica 100MHz
100Ω±15Ω
Perdita di conversione trasversale (TCL)
≥ 55dB (30-100MHz
Direzione obliqua di ritardo 45ns/100m
NVP
65%
Potere sopra Ethernet (POE) Potere migliorato sopra Ethernet sotto IEEE 802.3at





Proprietà meccaniche
Raggio di curvatura minimo (dinamica)
28mm
Raggio di curvatura minimo (statico)
56mm
Tensione massima dell'installazione
100N
Capacità dell'Anti-estrusione 1000N/10cm
Capacità anti shock ≥ 10 volte
Gamma di temperature dell'installazione -0℃ ~+40℃
Gamma di temperature di lavoro -40℃ ~+80℃





Infiammabilità (LSZH)
Resistenza della fiamma (di singolo cavo) GB/T 18380,12 (IEC 60332-1-2)
Resistenza della fiamma (dei cavi legati)
GB/T 18380,35 (IEC 60332-3-24)
Densità di fumo GB/T 17651 (IEC 61034-1/-2)
Gas alogeno pericoloso GB/T 17650.1/.2 (IEC 60754-1/-2)
