Dettagli del prodotto
Luogo di origine: La Cina
Marca: TC
Certificazione: UL, RoSH, REACH, CE
Numero di modello: SFTP-24-6-4P-L3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 scatole
Prezzo: Negotiable
Imballaggi particolari: Imballaggio in condizione di navigare
Termini di pagamento: Western Union, T/T, L/C, MoneyGram
Tipo: |
Categoria 6 SF/UTP |
Rivestimento esterno: |
Reticolato, zero alogeni, nero |
Spline incrociato: |
P.E |
Isolamento: |
HDPE |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
24 AWG |
Scudo a treccia in rete di rame: |
Rame stagnato |
cavo dello scolo: |
No |
Tipo: |
Categoria 6 SF/UTP |
Rivestimento esterno: |
Reticolato, zero alogeni, nero |
Spline incrociato: |
P.E |
Isolamento: |
HDPE |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
24 AWG |
Scudo a treccia in rete di rame: |
Rame stagnato |
cavo dello scolo: |
No |

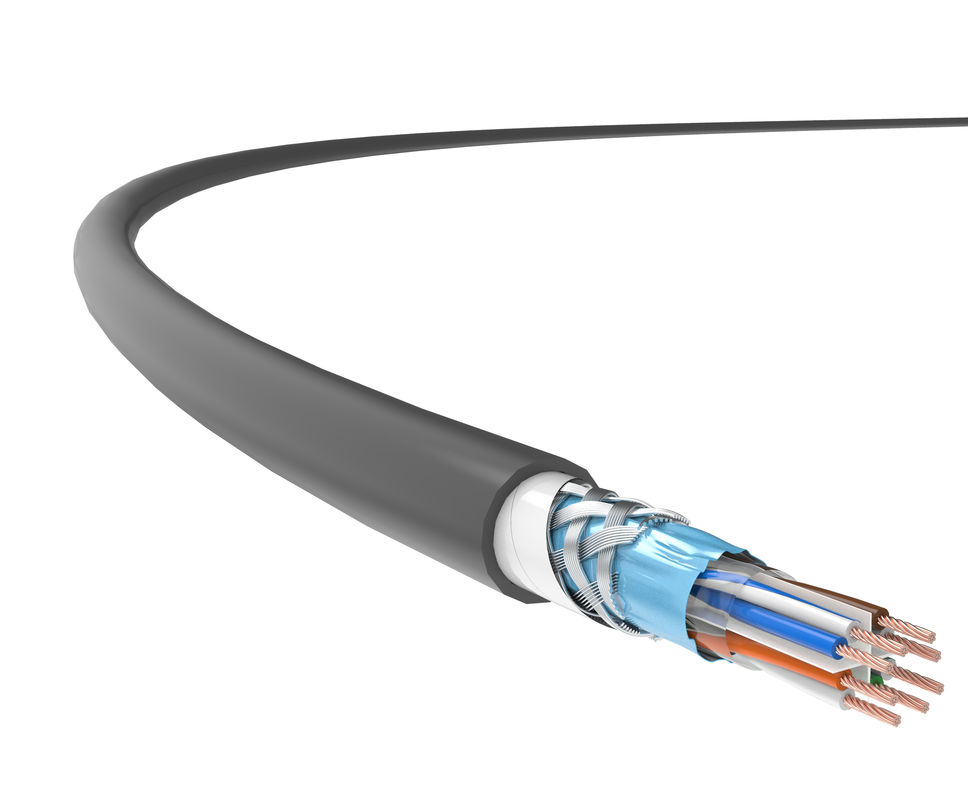

Cavo Cat 6, cavo di rete Cat 6, cavo Ethernet Cat 6, applicazione cavo SFTP Cat 6
Il cavo alogeno zero reticolati e a bassa emissione di fumo gode di un'eccellenteresistenza alla fiamma, insieme ai vantaggi dielevata capacità di sovraccarico, grande ampiezza e resistenza di isolamento, progettato per essere utilizzato in edifici alti, hotel, centri commerciali, stadi sportivi, nodi di trasporto, luoghi di intrattenimento e altri luoghi affollati in cui l'esposizione al fuoco potrebbe solo produrregas altamente ritardanti di fiamma, a bassa emissione di fumi, zero alogeni, atossici e non corrosivi.
caratteristiche del prodotto
La speciale giacca reticolata, LSZH, ignifuga presenta i vantaggi dielevata capacità di sovraccarico, grande ampiezza e resistenza all'isolamento, lunga durata, protezione ambientale e sicurezza, che garantisce che, se esposto al fuoco, possa produrre solo gas LSZH, non tossici e non corrosivi.
Standard applicativi
GB/T 18233 (ISO/IEC 11801);GB50311;TIA/VIA568-C.2
Dettagli tecnici
| Prestazioni di trasmissione | Cat.6 | TC | |||||
| Frequenza (MHz) | 4 | 20 | 62.5 | 100 | 200 | 250 | 350 |
| Attenuazione IL (dB/100 M) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
| Attenuazione Near End Crosstalk (NEXT, dB) | 94 | 92.4 | 90,5 | 87.9 | 78.8 | 74.9 | 62.4 |
| NEXT Potenza e PS NEXT (dB) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
| Attenuazione del crosstalk di livello uguale (ACR-F, dB) | 108,9 | 99.2 | 90,7 | 107.2 | 82.8 | 77.2 | 74.6 |
| ACR-F Potenza e PS ACR-F (dB) | 94.4 | 91.2 | 87.9 | 90,5 | 77 | 73.8 | 70.5 |
| Perdita di ritorno (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
Note: i valori riportati nella tabella sopra sono generalmente misurati, in conformità con IEC 61156-9.
| Specifiche fisiche | |
| Dimensione del conduttore (valore nominale) |
4 × 2 × (7 * 0,2 mm) (AWG24)
|
| Diametro esterno del cavo (nominale valore) |
9,0 mm
|
| Peso (305 m, con imballo, valore nominale) |
22 kg
|
| Proprietà elettriche | |
| Resistenza CC (20℃) |
93,8Ω/km
|
| Capacità terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impedenza caratteristica 100 MHz |
100Ω±30Ω
|
| Perdita di conversione trasversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Proprietà meccaniche | |
| Capacità antiestrusione | 1000N/10cm |
| Capacità antiurto | ≥ 10 volte |
| Intervallo di temperatura di installazione | -0℃~+40℃ |
| Intervallo di temperatura di lavoro | -20℃~+75℃ |
| Infiammabilità (LSZH) | |
| Resistenza alla fiamma (di filo singolo) | GB/T 18380.12 (IEC 60332-1-2) |
|
Resistenza alla fiamma (di fili raggruppati)
|
GB/T 18380.35 (IEC 60332-3-24)
|
| Densità del fumo | GB/T 17651 (IEC 61034-1/-2) |
| Gas alogeno pericoloso | GB/T 17650.1/.2 (IEC 60754-1/-2) |
