Dettagli del prodotto
Luogo di origine: La Cina
Marca: TC
Certificazione: UL, RoSH, REACH, CE
Numero di modello: GJFZY53 (FRANCO)
Termini di trasporto & di pagamento
Applicazione: |
Dell'interno |
Tipo della fibra: |
Monomodale |
Fibra no.: |
Su misura |
Norme rispettate: |
YD/T 1258,4; ICEA- 596; GR-409; IEC 60794; IEC 60331-25 |
Resistenza alla trazione permessa: |
400/1000 |
Resistenza allo schiacciamento consentita: |
1000/3000 |
Raggio di curvatura: |
20D/10D |
Colore: |
nero |
Applicazione: |
Dell'interno |
Tipo della fibra: |
Monomodale |
Fibra no.: |
Su misura |
Norme rispettate: |
YD/T 1258,4; ICEA- 596; GR-409; IEC 60794; IEC 60331-25 |
Resistenza alla trazione permessa: |
400/1000 |
Resistenza allo schiacciamento consentita: |
1000/3000 |
Raggio di curvatura: |
20D/10D |
Colore: |
nero |

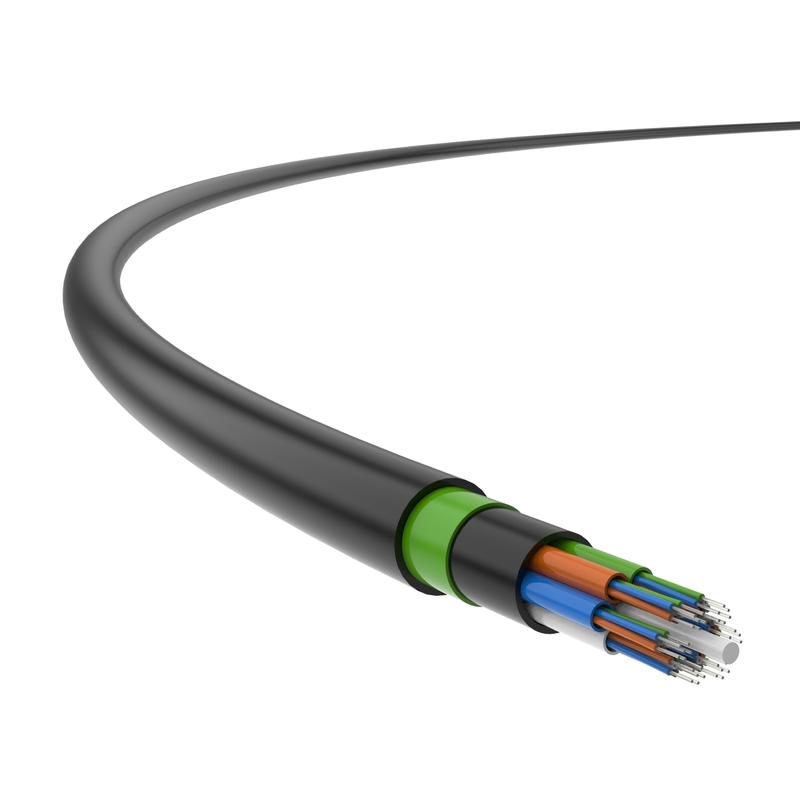

Jelly Filled Fiber Optic Cable, cavo ottico riempito gel, cavo a fibre ottiche resistente al fuoco, applicazione del cavo a fibre ottiche di SM/MM
Il cavo resistente al fuoco di fibra ottica è inteso per essere utilizzato nel cablaggio come pure nei collegamenti strutturati dell'interno fra i dispositivi di fibra ottica all'aperto e dell'interno di distribuzione.
Dentro cavo resistente al fuoco di fibra ottica GJFZY53, le fibre di 250µm sono posizionate in tubi sciolti fatti di alto materiale del poliestere del modulo, riempito di composti resistenti all'acqua.
Il cavo a fibre ottiche è concentrato da un membro di forza non metallico. Per alcuni cavi a fibre ottiche con i centri multipli, uno strato del PE dovrebbe aggiungersi fuori.
I tubi sciolti sono incagliati intorno al membro di forza nel centro compatto e circolare del cavo. Fuori del centro, uno strato del rivestimento interno ignifugo è espulso. L'armatura di PSP poi si applica longitudinalmente prima di un polietilene (PE) che il rivestimento esterno è espulso sopra.
Caratteristiche di prodotto
Norme di applicazione
YD/T 1258,4; ICEA- 596; GR-409; IEC 60794; IEC 60331-25
Codice colore (il centro 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Blu | Arancia | Verde | Brown | Ardesia | Bianco | Rosso | Nero | Giallo | Viola | Rosa | Acqua |
Fiamma resistenza |
Norma di infiammabilità per singolo cavo: | GB/T 18380,12- 2008 |
Norma di infiammabilità per i cavi legati: | GB/T 18380,35- 2008 |
Rivestimento: Peli orizzontalmente 50mm-long il cavo, posto il rivestimento vuoto e bruci per 4-5 secondi, facendo uso della lampada dell'alcool; dopo che la fonte del fuoco è portata via, estingue meno di 2 secondi;
|
Dettagli tecnici
Proprietà ottiche | ||||||
Tipo di ottico Fibra |
Attenuazione | Iniezione Larghezza di banda (OFL) |
Efficace modale Larghezza di banda |
Collegamento di Ethernet 10 Lunghezza SX |
Raggio di curvatura minimo (millimetro) |
|
1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
Valore tipico (dB/km) | Max. Value (dB/km) | Megahertz·chilometro | Megahertz·chilometro | |||
MP 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850nm/1300nm | ||||||
Valore tipico (dB/km) |
Max. Value (dB/km) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
Specifiche della struttura | ||||
Numeri di fibre | Peso (kg/km) | Resistenza alla trazione permessa Lungo termine/a breve termine, N |
Resistenza permessa di schiacciamento Lungo termine/a breve termine, N/100mm |
Raggio di curvatura Dinamico/elettricità statica, millimetro |
6~36 | 239 | 400/1000 | 1000/3000 | 20D/10D |
48~60 | 260 | 400/1000 | 1000/3000 | 20D/10D |
72 | 277 | 400/1000 | 1000/3000 | 20D/10D |
96 | 329 | 400/1000 | 1000/3000 | 20D/10D |
