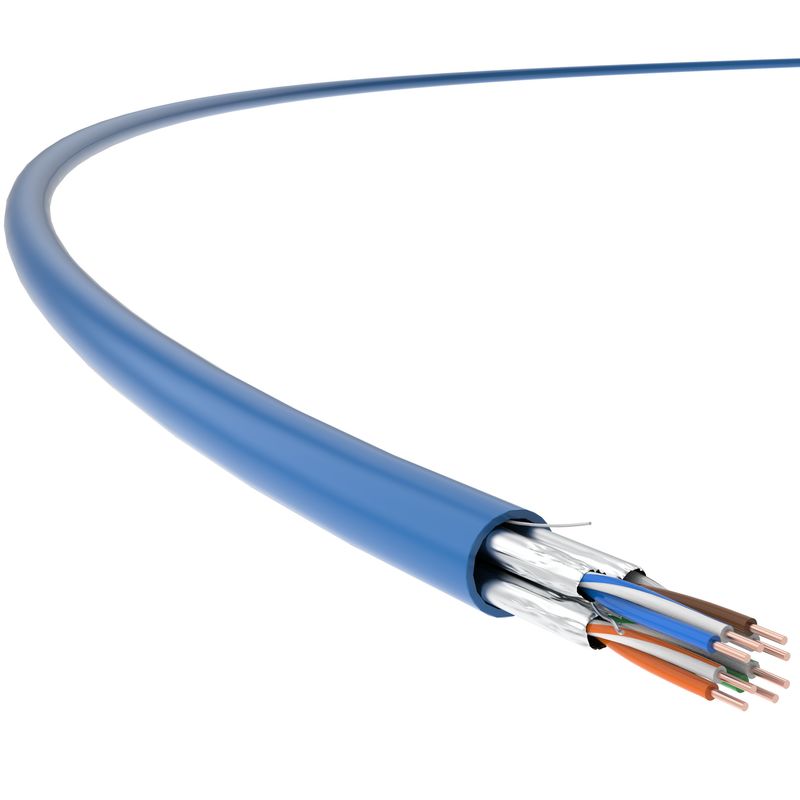

23AWG cavo della rete del gatto 6A
, Cavo della rete del gatto 6A dell'HDPE del ftp
, 23AWG cavo di Ethernet del gatto 6A
Cavo del gatto 6A del ftp, cavo della rete del gatto 6A, 23AWG Poiché, rivestimento di PVC
Cavo di categoria 6A, cavo di rete di categoria 6A, cavo Ethernet di categoria 6A, applicazione di cavo FTP di categoria 6A
Può essere applicato in cablaggi orizzontali, come parte di un sistema di cablaggio per telecomunicazioni che si estende dalla presa di telecomunicazione dell'area di lavoro ai pannelli di patch nella sala di distribuzione,e nel cablaggio residenziale che si estende dalla presa di telecomunicazione dell'utente ai pannelli di patch.
La serie U/FTP-11 di TC, sistema di cablaggio blindato Cat 6A per interni, hafrequenza di prova fino a 600 MHz, più elevati di altri cavi di categoria 6A constandard industriale di 500 MHz, particolarmente utile per la connessione di server, switch, pannelli patch e altri dispositivi nel data center, nonché sistema di cablaggio strutturato ad alta larghezza di banda.
Nel frattempo, esso sostienePotenza su Ethernet (POE/POE+).
Caratteristiche del prodotto
Il cat 6, 23 AWG di TC, cavo interno blindato U/FTP adotta l'eccellenteper ogni coppia, schermo in foglio di alluminio, ottimizzati per migliorare notevolmente gli indicatori tecnici, tra cui Attenuazione, NEXT e ANEXT, che superano i parametri specificati nelle norme GB/T 18015.5 (IEC 61156-5).
E'particolarmente utile.in alcuni ambienti elettromagnetici difficiliquando è richiesta una trasmissione via cavo stabile e ad alta velocità.
Allo stesso tempo, agisce sui requisiti di alta trasmissione nel data center e sul cablaggio strutturato strutturato nei nuovi edifici.
Norme di applicazione
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Dettagli tecnici
| Performance della trasmissione |
Categoria 6A |
TC |
| Frequenza (MHz) |
4 |
100 |
250 |
300 |
450 |
500 |
600 |
| IL Attenuazione (dB/100M) |
3.5 |
3.8 |
8.4 |
11.2 |
17.8 |
19.4 |
23.1 |
| Attenuazione della crosstalk (NEXT, dB) |
101.1 |
104.7 |
105.3 |
103.2 |
110.4 |
95.6 |
96.6 |
| Next Potenza e PS NEXT (dB) |
98.2 |
99.3 |
100.3 |
99.1 |
102.8 |
93.2 |
92.6 |
| Attenuazione della crosstalk di livello uguale (ACR-F, dB) |
95.8 |
91.5 |
87 |
84.1 |
76.4 |
71.6 |
72.6 |
| Potenza ACR-F e PS ACR-F (dB) |
91.4 |
88.1 |
85.4 |
86.3 |
76.9 |
69.1 |
67.9 |
| Perdita di ritorno (RL, dB) |
40.9 |
41.3 |
37.9 |
35 |
30.7 |
22.7 |
19.7 |
Nota: i valori riportati nella tabella di cui sopra sono generalmente misurati secondo la norma IEC 61156-9.
| Specificità fisiche |
| Dimensione del conduttore (valore nominale) |
4 × 2 × 0,57 (AWG23)
|
Diametro esterno del cavo (nominale)
valore) |
7.5 mm
|
Peso (305m, con confezione,
valore nominale) |
21 kg
|
| Proprietà elettriche |
| Resistenza a corrente continua (20°C) |
930,8Ω/km
|
| Capacità della terra |
️ 5,6 nF/100m (@ 1kHz) |
| Impedenza caratteristica di 100 MHz |
100Ω±15Ω
|
| Perdite di conversione trasversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Sbalzo di ritardo |
25 ns/100 m |
| NVP |
69%
|
| Potenza su Ethernet (POE) |
Potenza potenziata su Ethernet secondo IEEE 802.3at |
| Proprietà meccaniche |
| Radius minimo di curvatura (dinamico) |
30 mm
|
| Radius minimo di curvatura (statico) |
|
| Tensione massima dell'impianto |
100N |
| Capacità antiestrusione |
1000N/10cm |
| Capacità antistromo |
≥ 10 volte |
| Intervallo di temperatura di installazione |
-0°C ~+40°C |
| Intervallo di temperatura di funzionamento |
-20°C ~ +75°C |
| Fammabilità (PVC) |
| PVC resistente alle fiamme |
GB/T 18380.12 (CEI 60332-1-2)
|
| Classificazione del fuoco CM |
UL 1581/ UL 1666
|
| Fammabilità (LSZH) |
| Resistenza alle fiamme (di filo singolo) |
GB/T 18380.12 (CEI 60332-1-2) |
| Resistenza alle fiamme (di fili raggruppati) |
GB/T 18380.35 (IEC 60332-3-24) |
| Densità di fumo |
GB/T 17651 (IEC 61034-1/-2) |
| Gas alogeno pericoloso |
GB/T 17650.1/.2 (IEC 60754-1/-2) |
