Dettagli del prodotto
Luogo di origine: La Cina
Marca: TC
Certificazione: UL, RoSH, REACH, CE
Numero di modello: FTP-11-6A-4P-V1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 scatole
Prezzo: Negotiable
Imballaggi particolari: Imballaggio in condizione di navigare
Termini di pagamento: Western Union, T/T, L/C, MoneyGram
Tipo: |
Cat 6A F/UTP |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
AWG 23 |
Materiale della giacca: |
PVC |
cavo dello scolo: |
sì |
Spline incrociato: |
P.E |
Isolamento: |
HDPE |
Cavo dello strappo: |
sì |
Tipo: |
Cat 6A F/UTP |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
AWG 23 |
Materiale della giacca: |
PVC |
cavo dello scolo: |
sì |
Spline incrociato: |
P.E |
Isolamento: |
HDPE |
Cavo dello strappo: |
sì |

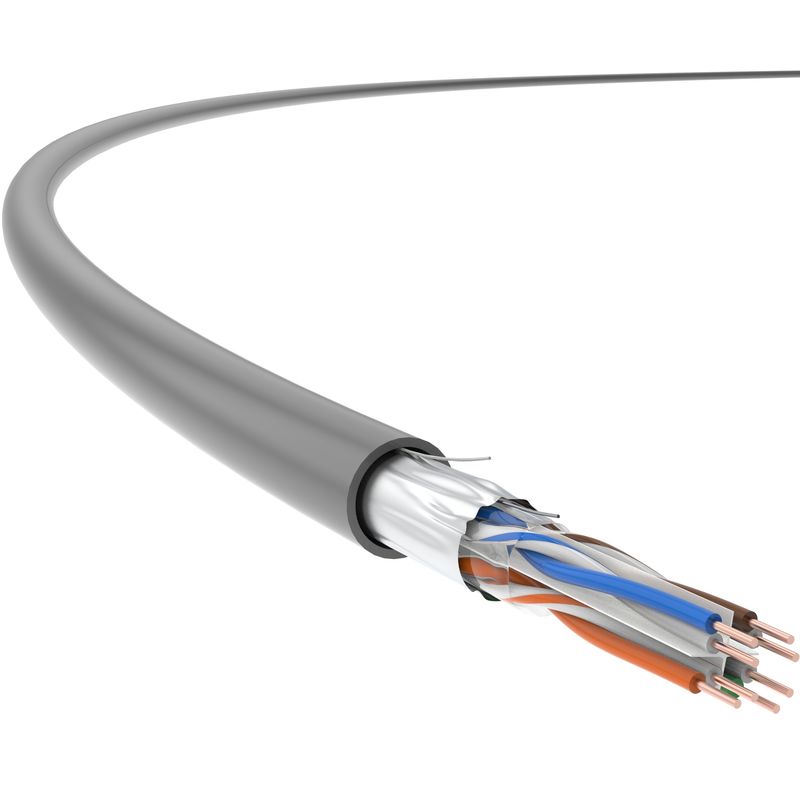

Cavo Cat 6A, cavo di rete CAT6A, cavo FTP CAT6A, applicazione cavo Ethernet CAT 6A
La serie FTP-11 di TC ha un sistema di cablaggio schermato Cat 6A per internifrequenza di prova fino a 600MHZ, superiore rispetto ad altri cavi Cat 6A con standard industriale di 500 MHz.
Nel frattempo, supportaApplicazioni 10G Base-T e Power Over Ethernet (POE/POE+).
caratteristiche del prodotto
Il cavo interno schermato U/FTP Cat 6A, 23 AWG, 4 coppie di TC adottascanalatura a croce e schermatura generale in lamina di alluminio, ottimizzato per migliorare notevolmente gli indicatori tecnici, tra cui Attenuazione, NEXT e ANEXT, che superano i parametri specificati negli standard GB/T 18015.5 (IEC 61156-5).
È particolarmente utile in alcuniambienti elettromagnetici difficilidove è richiesta una trasmissione via cavo stabile e ad alta velocità.
Standard applicativi
GB/T 18233 (ISO/IEC 11801);GB 50311
Dettagli tecnici
| Prestazioni di trasmissione | Cat.6A | TC | |||||
| Frequenza (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| Attenuazione IL (dB/100 M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| Attenuazione Near End Crosstalk (NEXT, dB) | 100.1 | 88,7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
| NEXT Potenza e PS NEXT (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
| Attenuazione del crosstalk di livello uguale (ACR-F, dB) | 95,8 | 91,5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F Potenza e PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76,9 | 69.1 | 67.9 |
| Perdita di ritorno (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
Note: i valori riportati nella tabella sopra sono generalmente misurati, in conformità con IEC 61156-9.
| Specifiche fisiche | |
| Dimensione del conduttore (valore nominale) |
4 × 2 × 0,57 (AWG23)
|
| Diametro esterno del cavo (nominale valore) |
7,3 mm
|
| Peso (305 m, con imballo, valore nominale) |
18 kg
|
| Proprietà elettriche | |
| Perdita di conversione trasversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Ritardo inclinazione | 25ns/100m |
| NVP |
69%
|
| Alimentazione tramite Ethernet (POE) | Power Over Ethernet potenziato sotto IEEE 802.3at |
| Proprietà meccaniche | |
| Capacità antiurto | ≥ 10 volte |
| Intervallo di temperatura di installazione | -0℃~+40℃ |
| Intervallo di temperatura di lavoro | -20℃~+75℃ |
| Infiammabilità (PVC) | |
| Resistenza alla fiamma in PVC | GB/T 18380.12 (IEC 60332-1-2) |
| Resistenza al fuoco CM | UL 1581/UL 1666 |
