Dettagli del prodotto
Luogo di origine: La Cina
Marca: TC
Certificazione: UL, RoSH, REACH, CE
Numero di modello: UTP-11-6-4PA
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 scatole
Prezzo: Negotiable
Imballaggi particolari: Imballaggio in condizione di navigare
Termini di pagamento: Western Union, T/T, L/C, MoneyGram
Tipo: |
Categoria 6U/UTP |
Giacca: |
PVC |
Isolamento: |
HDPE |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
AWG 23 |
cavo dello scolo: |
No |
Cavo dello strappo: |
sì |
Standard: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
Tipo: |
Categoria 6U/UTP |
Giacca: |
PVC |
Isolamento: |
HDPE |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
AWG 23 |
cavo dello scolo: |
No |
Cavo dello strappo: |
sì |
Standard: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |

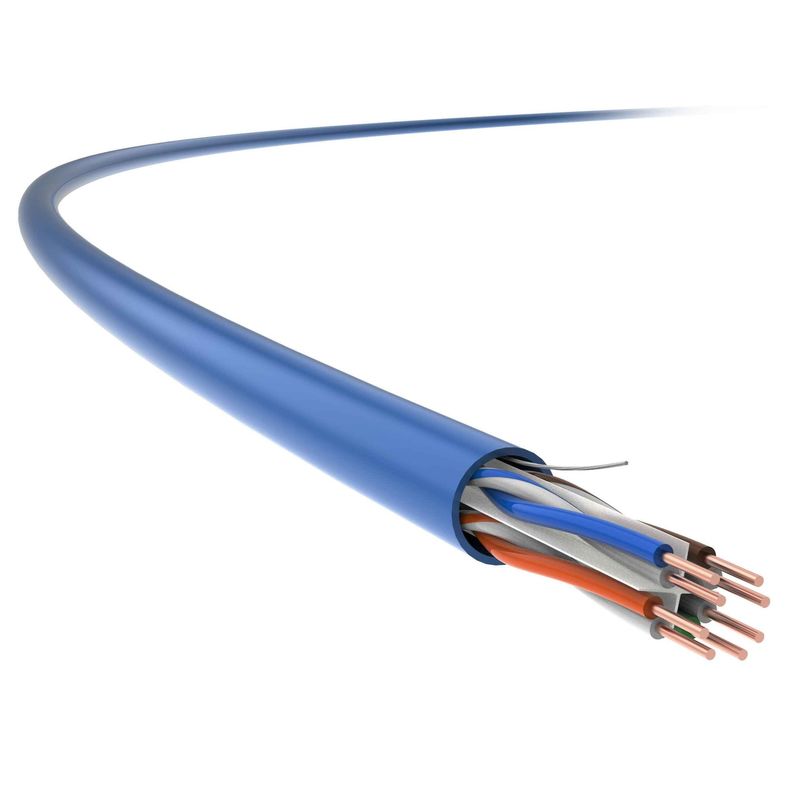

Cavo Cat 6, cavo Cat 6 per interni, cavo di rete Cat 6, cavo Ethernet Cat 6, cavo UTP Cat 6
Può essere applicato nel cablaggio orizzontale, come parte di un sistema di cablaggio per telecomunicazioni che si estende dalla presa di telecomunicazioni dell'area di lavoro ai pannelli di permutazione nella sala di distribuzione, e nel cablaggio residenziale che si estende dalla presa di telecomunicazioni dell'utente ai pannelli di permutazione.
caratteristiche del prodotto
Il cavo per interni non schermato Cat 6, 23 AWG di TC adottal'eccellente scanalatura a croce, ottimizzato per migliorare notevolmente gli indicatori tecnici, tra cui Attenuazione e NEXT, che superano i parametri specificati negli standard GB/T 18015.5 (IEC 61156-5) e garantiscono una trasmissione via cavo stabile e ad alta velocità.
Allo stesso tempo, agisce sui requisiti per l'elevata trasmissione nei data center e il cablaggio strutturato nei nuovi edifici.
Standard applicativi
TIA/VIA568-C.2
Dettagli tecnici
| Prestazioni di trasmissione | Cat.6 | TC | |||||
| Frequenza (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| Attenuazione IL (dB/100 M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
| Attenuazione Near End Crosstalk (NEXT, dB) | 86,7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
| NEXT Potenza e PS NEXT (dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
| Attenuazione del crosstalk di livello uguale (ACR-F, dB) | 77 | 78,9 | 84,5 | 83.8 | 84.9 | 62.9 | 60 |
| ACR-F Potenza e PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69,7 | 62.3 | 58.9 |
| Perdita di ritorno (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
Note: i valori riportati nella tabella sopra sono generalmente misurati, in conformità con IEC 61156-9.
| Specifiche fisiche | |
| Dimensione del conduttore (valore nominale) |
4 × 2 × 0,55 (AWG23)
|
| Diametro esterno del cavo (nominale valore) |
6,0 mm
|
| Peso (305 m, con imballo, valore nominale) |
13 kg
|
| Proprietà elettriche | |
| Resistenza CC (20℃) |
93,8Ω/km
|
| Capacità terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impedenza caratteristica 100 MHz |
100Ω±15Ω
|
| Perdita di conversione trasversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Proprietà meccaniche | |
| Raggio di curvatura minimo (dinamico) |
24 mm
|
| Raggio di curvatura minimo (statico) |
48 mm
|
| Massima tensione di installazione |
100 N
|
| Capacità antiestrusione | 1000N/10cm |
| Infiammabilità (PVC) | |
| Resistenza alla fiamma in PVC | GB/T 18380.12 (IEC 60332-1-2) |
| Resistenza al fuoco CM | UL 1581 |
