Dettagli del prodotto
Luogo di origine: Cina
Marca: TC
Certificazione: UL, RoSH, REACH, CE
Numero di modello: UTP-13-6-4P
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 scatole
Prezzo: Negotiable
Imballaggi particolari: Imballaggio in condizione di navigare
Termini di pagamento: Western Union, T/T, L/C, MoneyGram
Tipo: |
Categoria 6U/UTP |
Spline incrociato: |
PE |
Isolamento: |
HDPE |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
24 AWG |
Filo di drenaggio: |
NO |
Strappare il cavo: |
Sì |
Norme: |
GB/T 18233 (ISO/IEC 11801); GB50311; TIA/VIA568-C.2 |
Tipo: |
Categoria 6U/UTP |
Spline incrociato: |
PE |
Isolamento: |
HDPE |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
24 AWG |
Filo di drenaggio: |
NO |
Strappare il cavo: |
Sì |
Norme: |
GB/T 18233 (ISO/IEC 11801); GB50311; TIA/VIA568-C.2 |

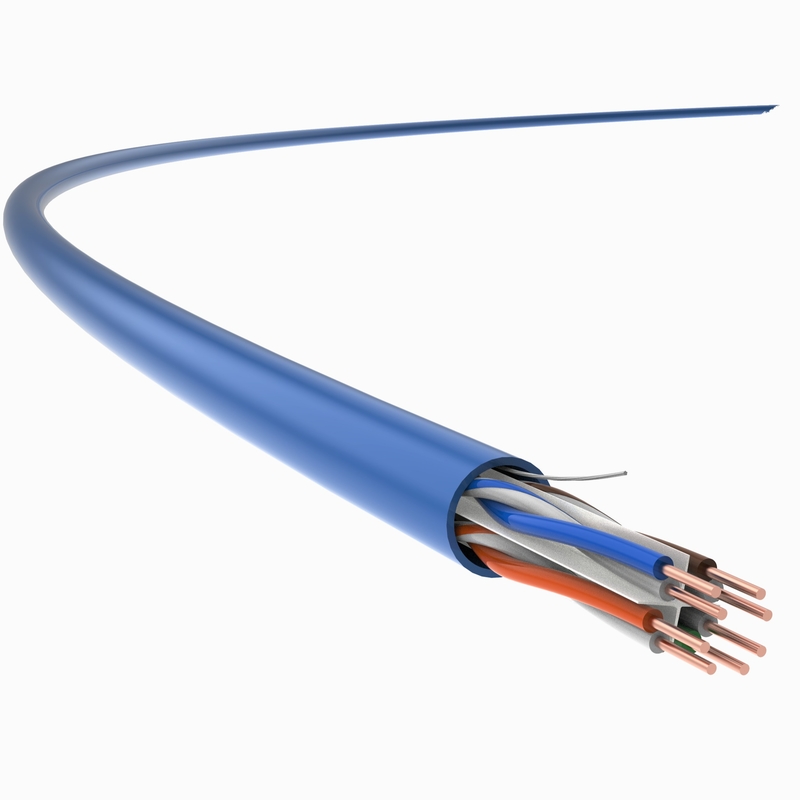

Cavo Cat 6, cavo di rete UTP Cat 6, rame nudo, 24 AWG, 0,53 mm, rivestimento in PVC, applicazione per interni
Può essere applicato nel cablaggio orizzontale, come parte di un sistema di cablaggio per telecomunicazioni che si estende dalla presa di telecomunicazioni dell'area di lavoro ai pannelli di permutazione nella sala di distribuzione, e nel cablaggio residenziale che si estende dalla presa di telecomunicazioni dell'utente ai pannelli di permutazione.
La serie UTP-13/23 di TC, il sistema di cablaggio non schermato Cat 6 per interni investe innuovi conduttori AWG24 di diametro ridotto.
caratteristiche del prodotto
Adotta il cavo per interni Cat 6, 24 AWG, 4 coppie, non schermato di TCl'eccellente scanalatura a croce, ottimizzato per migliorare notevolmente gli indicatori tecnici, tra cui Attenuazione e NEXT, che superano i parametri specificati negli standard GB/T 18015.5 (IEC 61156-5) e garantiscono una trasmissione via cavo stabile e ad alta velocità.
Le sue dimensioni ridotte facilitano la costruzione del campo.Allo stesso tempo, agisce sui requisiti per l'elevata trasmissione nei data center e il cablaggio strutturato nei nuovi edifici.
Standard applicativi
GB/T 18233 (ISO/IEC 11801);GB50311;TIA/VIA568-C.2
Dettagli tecnici
| Prestazioni di trasmissione | Cat.6 | TC | |||||
| Frequenza (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| Attenuazione IL (dB/100 M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
| Attenuazione Near End Crosstalk (NEXT, dB) | 94,7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
| NEXT Potenza e PS NEXT (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
| Attenuazione del crosstalk di livello uguale (ACR-F, dB) | 77 | 78,9 | 84,5 | 83.8 | 84.9 | 70.5 | 60.9 |
| ACR-F Potenza e PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69,7 | 65.3 | 60.3 |
| Perdita di ritorno (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
Note: i valori riportati nella tabella sopra sono generalmente misurati, in conformità con IEC 61156-9.
| Proprietà elettriche | |
| Resistenza CC (20℃) |
95Ω/km
|
| Capacità terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impedenza caratteristica 100 MHz |
100Ω±15Ω
|
| Perdita di conversione trasversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Ritardo inclinazione | 25ns/100m |
| NVP |
65%
|
| Alimentazione tramite Ethernet (POE) | Power Over Ethernet potenziato sotto IEEE 802.3at |
| Proprietà meccaniche | |
| Raggio minimo di curvatura (dinamico) |
24 mm
|
| Raggio minimo di curvatura (statico) |
48 mm
|
| Massima tensione di installazione |
100 N
|
| Capacità antiestrusione | 1000N/10cm |
| Capacità antiurto | ≥ 10 volte |
| Intervallo di temperatura di installazione | -0℃~+40℃ |
| Intervallo di temperatura di lavoro | -20℃~+75℃ |
| Infiammabilità (PVC) | |
| Resistenza alla fiamma in PVC | GB/T 18380.12 (IEC 60332-1-2) |
| Resistenza al fuoco CM | UL 1581 |
