Dettagli del prodotto
Luogo di origine: Cina
Marca: TC
Certificazione: UL, RoSH, REACH, CE
Numero di modello: FTP-51-6-4P-T1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 scatole
Prezzo: Negotiable
Imballaggi particolari: Imballaggio in condizione di navigare
Termini di pagamento: Western Union, T/T, L/C, MoneyGram
Tipo: |
Categoria 6 F/UTP |
giacca esterna: |
TPU, nero |
Isolamento: |
HDPE |
Spline incrociato: |
P.E |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
23 AWG |
Filo di drenaggio: |
sì |
Strappare il cavo: |
No |
Tipo: |
Categoria 6 F/UTP |
giacca esterna: |
TPU, nero |
Isolamento: |
HDPE |
Spline incrociato: |
P.E |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
23 AWG |
Filo di drenaggio: |
sì |
Strappare il cavo: |
No |

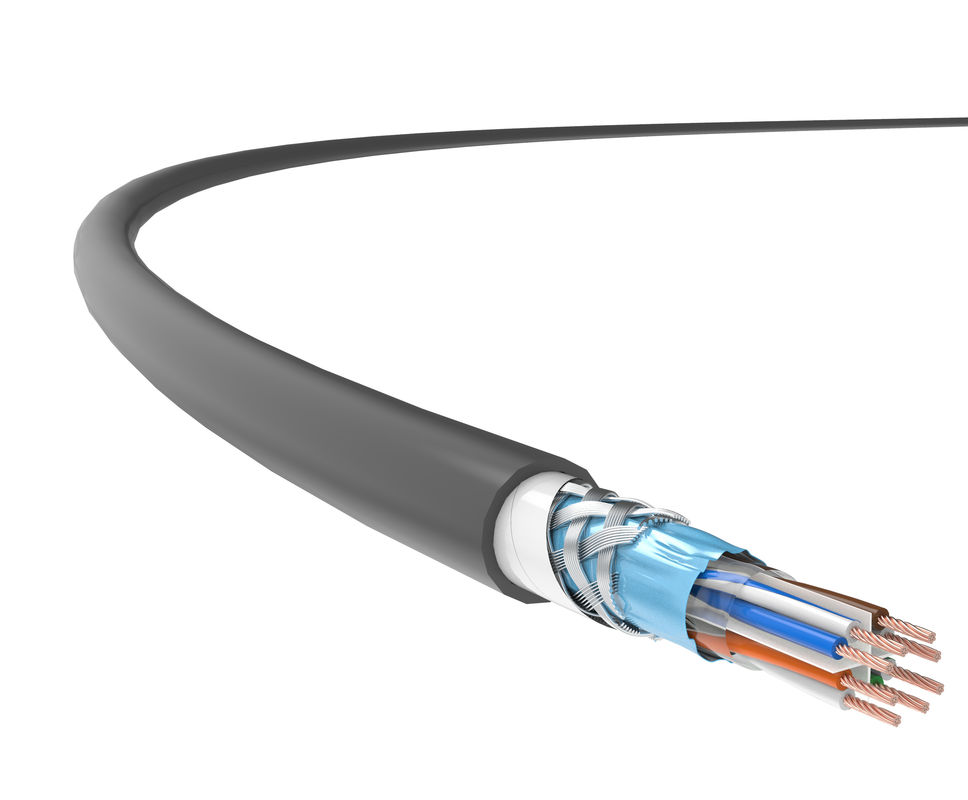

Cavo Cat 6, cavo di rete Cat 6, cavo Ethernet Cat 6, guaina in TPU, applicazione esterna
Può essere applicato in ambienti di campo difficili o ambienti industriali interni dove le proprietà del cavo, come resistenza all'abrasione, alla corrosione, all'olio/alle intemperie/all'ozono, alla forza di trazione, alle alte e basse temperature, devono essere buone.
caratteristiche del prodotto
Il cavo tattico schermato a 4 coppie Cat 6, 23 AWG di TC adottascanalatura a croce e schermatura generale in lamina di alluminio, ottimizzato per migliorare notevolmente gli indicatori tecnici, tra cui Attenuazione, NEXT e ANEXT.La sua esclusiva giacca in TPU garantisce una trasmissione dei dati altamente efficiente anche esposta al campo, all'ambiente industriale e ad altri ambienti difficili.
Le sue prestazioni superano tutti i parametri specificati nelle norme IEC 61156-5.
E il cavo è particolarmente utile in alcuni ambienti elettromagnetici difficili in cui è richiesta una trasmissione via cavo stabile e ad alta velocità.
Allo stesso tempo, agisce sui requisiti per il cablaggio strutturato nei nuovi edifici.
Standard applicativi
ISO/CEI 11801
Dettagli tecnici
| Prestazioni di trasmissione | Cat.6 | TC | |||||
| Frequenza (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
| Attenuazione IL (dB/100 M) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
| Attenuazione Near End Crosstalk (NEXT, dB) | 94 | 77.4 | 69,5 | 72.9 | 65.3 | 61.9 | 62.4 |
| NEXT Potenza e PS NEXT (dB) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
| Attenuazione del crosstalk di livello uguale (ACR-F, dB) | 108,9 | 99.2 | 90,7 | 107.2 | 82.8 | 77.2 | 74.6 |
| ACR-F Potenza e PS ACR-F (dB) | 94.4 | 91.2 | 87.9 | 90,5 | 77 | 73.8 | 70.5 |
| Perdita di ritorno (RL, dB) | 37.3 | 37.5 | 37.3 | 31.6 | 23.4 | 24.2 | 22.8 |
Note: i valori riportati nella tabella sopra sono generalmente misurati, in conformità con IEC 61156-9.
| Proprietà elettriche | |
| Resistenza CC (20℃) |
93,8Ω/km
|
| Capacità terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impedenza caratteristica 100 MHz |
100Ω±15Ω
|
| Perdita di conversione trasversale (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Ritardo inclinazione | 25ns/100m |
| Proprietà meccaniche | |
| Raggio minimo di curvatura (dinamico) |
32 mm
|
| Raggio minimo di curvatura (statico) |
60 mm
|
| Massima tensione di installazione |
150 N
|
| Capacità antiestrusione | 1000N/10cm |
| Infiammabilità (TPU) | |
| Resistenza alla fiamma in TPU | GB/T 18380.12 (IEC 60332-1-2) |
