Dettagli del prodotto
Luogo di origine: Cina
Marca: TC
Certificazione: UL, RoSH, REACH, CE
Numero di modello: FTP-11-6A-4P-V1
Termini di trasporto & di pagamento
Quantità di ordine minimo: 50 scatole
Prezzo: Negotiable
Imballaggi particolari: Imballaggio in condizione di navigare
Termini di pagamento: Western Union, T/T, L/C, MoneyGram
Tipo: |
Cat 6A F/UTP |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
23 AWG |
Materiale del rivestimento: |
PVC |
Filo di drenaggio: |
Sì |
Spline incrociato: |
PE |
Isolamento: |
HDPE |
Strappare il cavo: |
Sì |
Tipo: |
Cat 6A F/UTP |
Materiale conduttore: |
99,99% aC |
Conduttore OD: |
23 AWG |
Materiale del rivestimento: |
PVC |
Filo di drenaggio: |
Sì |
Spline incrociato: |
PE |
Isolamento: |
HDPE |
Strappare il cavo: |
Sì |

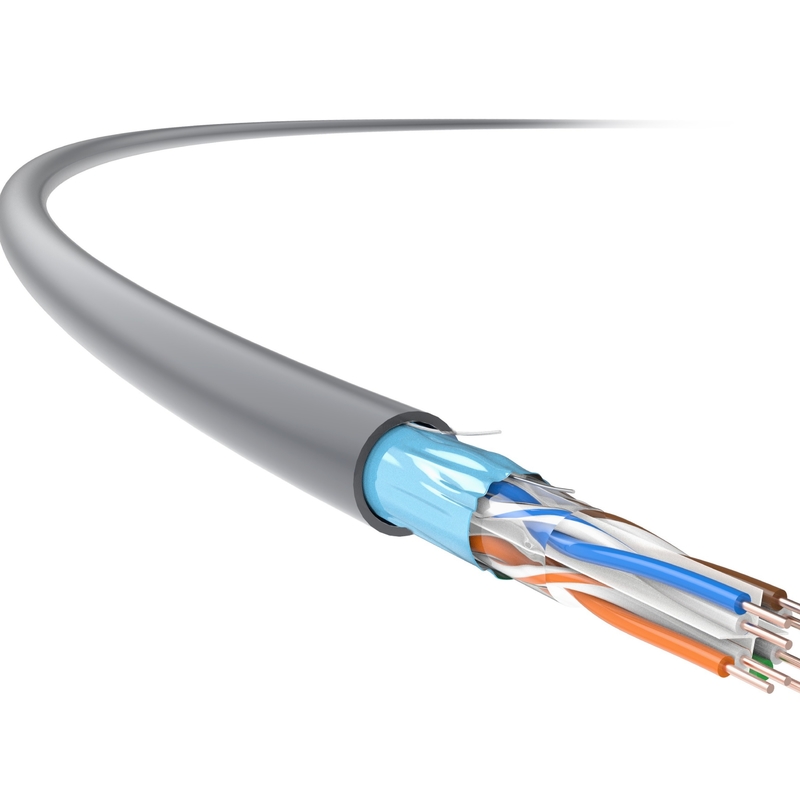

Cavo Cat 6A, cavo di rete CAT6A, cavo FTP CAT6A, applicazione cavo Ethernet CAT 6A
Può essere applicato nel cablaggio orizzontale, come parte di un sistema di cablaggio per telecomunicazioni che si estende dalla presa di telecomunicazioni dell'area di lavoro ai pannelli di permutazione nella sala di distribuzione, e nel cablaggio residenziale che si estende dalla presa di telecomunicazioni dell'utente ai pannelli di permutazione.
caratteristiche del prodotto
Il cavo interno schermato U/FTP Cat 6A, 23 AWG, 4 coppie di TC adottascanalatura a croce e schermatura generale in lamina di alluminio, ottimizzato per migliorare notevolmente gli indicatori tecnici, tra cui Attenuazione, NEXT e ANEXT, che superano i parametri specificati negli standard GB/T 18015.5 (IEC 61156-5).
È particolarmente utile in alcuniambienti elettromagnetici difficilidove è richiesta una trasmissione via cavo stabile e ad alta velocità.
Allo stesso tempo, agisce sui requisiti per l'elevata trasmissione nei data center e il cablaggio strutturato strutturato nei nuovi edifici.
Standard applicativi
TIA/VIA568-C.2
Dettagli tecnici
| Prestazioni di trasmissione | Cat.6A | TC | |||||
| Frequenza (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
| Attenuazione IL (dB/100 M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
| Attenuazione Near End Crosstalk (NEXT, dB) | 100.1 | 88,7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
| NEXT Potenza e PS NEXT (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
| Attenuazione del crosstalk di livello uguale (ACR-F, dB) | 95,8 | 91,5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F Potenza e PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76,9 | 69.1 | 67.9 |
| Perdita di ritorno (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
Note: i valori riportati nella tabella sopra sono generalmente misurati, in conformità con IEC 61156-9.
| Specifiche fisiche | |
| Dimensione del conduttore (valore nominale) |
4 × 2 × 0,57 (AWG23)
|
| Diametro esterno del cavo (nominale valore) |
7,3 mm
|
| Peso (305 m, con imballo, valore nominale) |
18 kg
|
| Proprietà elettriche | |
| Resistenza CC (20℃) |
93,8Ω/km
|
| Capacità terrestre | ≦ 5,6nF/100m (@1kHz) |
| Impedenza caratteristica 100 MHz |
100Ω±15Ω
|
| Proprietà meccaniche | |
| Raggio minimo di curvatura (dinamico) |
29 mm
|
| Raggio minimo di curvatura (statico) |
58 mm
|
| Massima tensione di installazione |
100 N
|
| Capacità antiestrusione | 1000N/10cm |
| Infiammabilità (LSZH) | |
| Resistenza alla fiamma (di filo singolo) | GB/T 18380.12 (IEC 60332-1-2) |
| Resistenza alla fiamma (di fili raggruppati) | GB/T 18380.35 (IEC 60332-3-24) |
| Densità del fumo | GB/T 17651 (IEC 61034-1/-2) |
| Gas alogeno pericoloso | GB/T 17650.1/.2 (IEC 60754-1/-2) |
